对齐尺寸和注释

您可使用推理线、网格和对齐工具以数种方法对齐尺寸和注释。

推理线

您可使用在拖动时出现的推理线对齐尺寸和注释。

按其文字将尺寸或注释拖动到新位置。使用推理线将之对齐并定位。

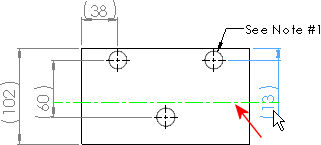

拖动尺寸并将其“捕捉”到另一尺寸的文字，如推理虚线所示。

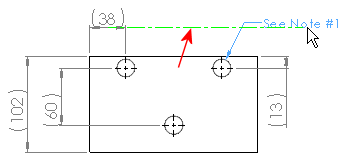

拖动注释，并将其“捕捉”到尺寸文字，如推理虚线所示。

网格

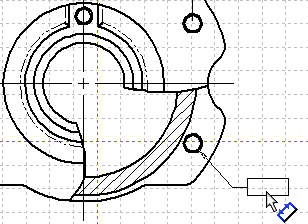

您可将尺寸（非注释）拖动并捕捉到网格。

打开网格并在工具 > 选项 > 文档属性 > 网格线/捕捉中设定网格间距。

对齐工具

只有对齐尺寸工具(平行/同心对齐尺寸和共线/径向对齐尺寸)才可生成永久对齐。拖动到推理线或捕捉到网格则不能永久对齐。

内容

  • 平行/同心尺寸对齐

    在工程图中，您可以以相同的间距将所选线性、径向或角度尺寸加以对齐。平行/同心对齐用来“层叠”和“隔开”尺寸。所选尺寸必须为同一类型。

  • 共线/径向对齐尺寸

    在工程视图中，将所选直线，半径或角度尺寸对齐或分组。选定的尺寸必须是同一类型且具有共同方向（线性尺寸）或共同中心点（角尺寸）。
