尺寸公差和精度范例

您可在尺寸值 PropertyManager 中设定公差和精度选项（如这些示例所示）。

如果零件有多个配置，单击配置更改选定的配置。

对工程图中驱动尺寸的公差所作的更改繁衍到模型。

基本 沿尺寸文字添加一方框。 在形位尺寸与公差中，基本表示尺寸理论上的准确值。
双边 显示其后跟有单独上和下公差的标称尺寸。 在 button_dim_tol_max.gif 和 button_dim_tol_min.gif 中，为标称尺寸之上和之下的数量设定值。
限制 显示尺寸的上限和下限。 在 button_dim_tol_max.gif 和 button_dim_tol_min.gif 中，为标称尺寸之上和之下的数量设定值。 公差值添加到标称尺寸或从之扣除。
对称 显示后面跟有公差的标称尺寸。 在 button_dim_tol_max.gif 中为标称尺寸之上和之下的数量设定相同值。
最小 显示标称值并带后缀 MIN。
最大 显示标称值并带后缀 MAX。

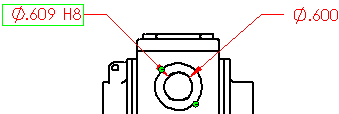

套合 公差 按 分类 和字母数字值设置公差。 在此范例中：
  • 公差类型dim_tol.png = 套合
  • 分类dim_tol_fit_class.png = 间隙
  • 孔套合dim_tol_fit_hole.png 按钮 = H8

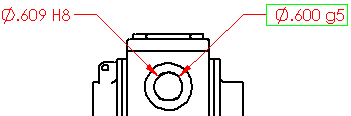

  使用轴套合值 g5 设置轴的公差。

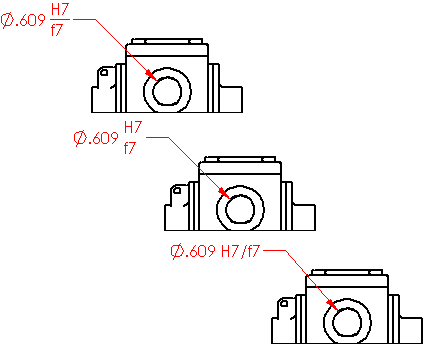

  使用以下项将套合公差组合为单一尺寸：
  • 带直线显示层叠dim_tol_fit_stacked_line.png 按钮
  • 无直线显示层叠dim_tol_fit_stack.png 按钮
  • 线性显示dim_tol_fit_lin.png 按钮
  使用 与公差套合 来显示公差值。 使用孔套合dim_tol_fit_hole.png 按钮 和轴套合dim_tol_fit_shaft.png 自动定义公差值。

  通过将套合dim_tol.png 设置为 dim_tol.png，使用 套合 值但不将之显示。
