您可通过在视图上叠加草图来生成旋转剖面视图。
使用筋上完整圆角的旋转剖面视图
在该例中，意图是显示筋的部分剖面视图。要演示筋的横截面看起来的样子，您手工生成草图并应用区域剖面线。
原始零件
|
 |
在视图中绘制平行线。
通过双击视图锁定视图焦点，这样草图不会随零件进行参数变化。确定您双击视图，不是图纸，以确保您在视图中进行绘制。
|
 |
以垂直于筋边线的几何关系约束直线之一。
|
 |
给草图添加切线弧、样条曲线和尺寸。没有必要使草图完全定义。尺寸定义草图大小并将草图约束到零件。
|
 |
通过单击 隐藏/显示注解 （“注解”工具栏）隐藏尺寸。
|
 |
通过单击 区域剖面线/填充 （“注解”工具栏）添加交叉线。 |
 |
使用断裂视图的旋转剖面视图
您可将断裂视图与一个或多个剖面视图组合来生成旋转剖面视图。
图象承蒙 D & M Education, LLC. 提供。

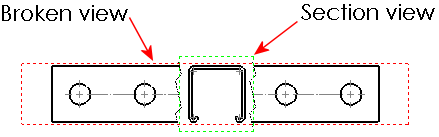

| 生成剖面视图并将之与断裂视图对齐。 |
|
| 隐藏，您将其用作源视图来切割截面，或从工程图图纸上移开。 |
|
| 使折断线缝隙大小足以容纳剖面视图。 |
|
| 将剖面视图拖动到缝隙中，使之层叠于断裂视图之上。 |
 |
