简化样条曲线

使用简化样条曲线工具来减少样条曲线中的点数量并提高包含复杂样条曲线的模型的系统性能。


您还可以简化从输入的模型或从如转换实体引用、等距实体、交叉曲线以及面部曲线所生成的样条曲线。

简化样条曲线

欲简化样条曲线：

  1. 在打开的草图中，在图形区域中选择样条曲线，然后单击样条曲线工具工具栏上的简化样条曲线 Tool_Simplify_Spline_Tools.gif，或单击工具 > 样条曲线工具 > 简化样条曲线。
  2. 执行以下操作之一：
    • 在对话框中，为公差设定数值，然后单击确定。
    • 单击平滑继续简化样条曲线。您可继续单击平滑，直到只剩两个样条曲线点为止。）SolidWorks 软件将：

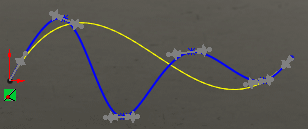

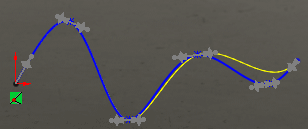

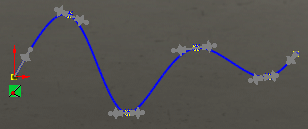

      • 调整公差并计算样条曲线点更少的新曲线。原始样条曲线显示在图形区域中，并给出平滑曲线的预览。
      • 为在原曲线上和简化曲线上中显示样条曲线型值点数。
      • 显示简化的公差，此可从原始曲线测量简化的曲线的计划误差。

    单击上一步可依次按操作顺序返回，直至返回到原始曲线。

  3. 单击确定。
