您可以生成：
- 剖面视图的剖面视图。 新剖面是由原实体模型计算得来的，如果模型更改，此视图将随之更新。
- 来自正交（前视、右视、左视、上视、下视、及后视）爆炸视图的剖面视图。
- 在以图画表示的（等轴测、左右二等角轴测和上下二等角轴测）视图中生成一剖面的零件剖切视图。
您可以在剖面视图中显示隐藏的边线。
剖面视图在 FeatureManager 设计树中展开，这样所有零部件和特征都可使用。

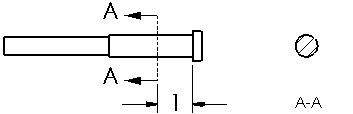

您不用编辑剖面线草图即可给剖面线添加尺寸。 您可在一剖面线和另一直线或边线之间标注尺寸。 您也可给父视图添加尺寸以定位剖面线。 然后，您可以使用隐藏/显示注解隐藏尺寸。
您可预先选择属于工程图图纸的草图绘制实体以生成剖面视图。 草图绘制实体不必属于现有工程图视图。
当您生成装配体工程图的剖面视图（或称旋转剖视图）时，您可：
- 指定剖面视图切除的距离，这样整个工程图视图不会切割（在旋转剖视图中不可使用）。
- 排除所选零部件。
- 排除扣件（保持从 SolidWorks Toolbox 插入的或指派为扣件的大部分项目为未切除）。
- 控制自动打剖面线，这样相邻的零部件具有交替剖面线图样。
- 将视图方向改为等轴测。
您可以通过拖动来移动剖面视图。 您可独立移动每个箭头。
您可通过拖动将剖面线调整大小并重新定位。 如果您在绘制剖面线时使用了几何关系，这些几何关系可能会阻止您将剖面线重新定位。 例如，如果剖面线与孔中心重合，则您无法重新定位剖面线。 然而，如果孔移动，则剖面线也会移动。
如果“剖面视图”工具不妥，您可生成旋转剖视图。 您也可将断裂视图与一个或多个剖面视图组合来生成旋转剖面视图。
您可将剖面视图剪切并粘贴到与父视图不同的另一图纸中。
您可设定选项在工程图中重新使用已删除视图的字母，而无需手动对视图重新标注字母。
使用这些提示解答剖面视图问题。
