位置尺寸

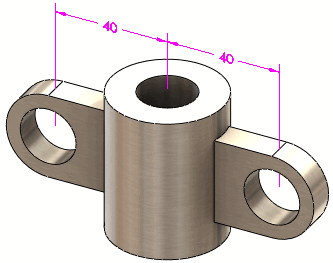

工具用于在两个 DimXpert 特征（不包括曲面、圆角、倒角和袋套特征）之间应用线性和角度尺寸。 通过以下步骤，您可在两个简单直孔之间标注尺寸。
在以下特征之间应用了线性尺寸：
- 两个平行基准面、轴或直线型特征的组合
- 两个点
- 一个点和一个基准面、轴或直线型特征
- 轴对和斜线（非相交和非平行）：
在两个非平行基准面、轴或直线型特征的组合之间应用了角度尺寸。
您可以向以下这些特征应用线性或角度尺寸：
| 点特征 |
交点和球 |
| 基准面特征 |
基准面、凹口、宽度和相交基准面 |
| 轴和直线特征 |
圆锥、圆柱、凸台、简单直孔、柱形沉头孔、锥形沉头孔、槽口和相交直线 |
| 点 |
相交点 |
公差/精度
在中设定位置尺寸的默认公差和精度。
