生成边界框

要生成边界框：

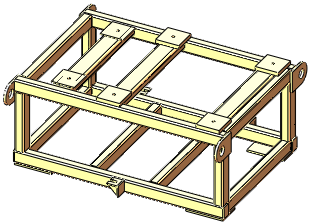

  1. 打开 FeatureManager 设计树中包含切割清单项目的部分。



  2. 在 FeatureManager 设计树中：
    1. 右键单击切割清单FM_CutList_NeedsUpdate.gif，然后单击更新。
    2. 右键单击切割清单FM_Weldment_Table.gif，然后单击生成边界框。

      随即为模型中的各切割清单项目创建边界框，但它们隐藏在图形区域。

    3. 展开切割清单FM_Weldment_Table.gif。
    4. 在 切割清单项目FM_folder.gif 中单击 边界框切割清单项目FM_3D_Sketch_Hidden.png，然后单击 显示menu_Show.gif。
    5. 再次单击边界框切割清单项目FM_3D_Sketch.gif。

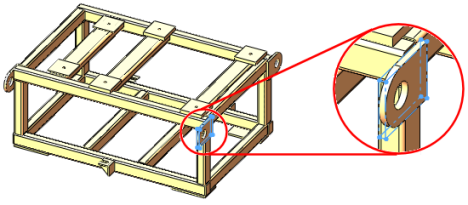

      此时出现一个边界框。

    6. 右键单击切割清单项目 FM_folder.gif，然后单击属性。

      切割清单属性 对话框显示 3D 边界框厚度、3D 边界框宽度、3D 边界框长度 和 3D 边界框体积。 如果您创建工程图，这些数值将在材料明细表中显示。

    7. 单击确定。
