镜像钣金特征

您可以在现有钣金零件的中心绕基准面镜向选定的钣金特征。

可以镜向的钣金特征包括：

• 边线法兰
• 斜接法兰
• 褶边
• 基体法兰/薄片
• 闭合边角

用于镜向钣金特征的基准面必须在基体法兰的边线之间置中。

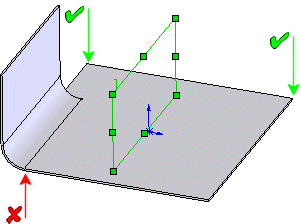

将基准面置中，以镜向基体法兰两条边线（绿色箭头）之间的边线法兰。 请勿将边线法兰生成的边线选作两条边线之一（红色箭头）。

要镜向钣金特征：

1. 生成钣金特征。


   生成并标注草图尺寸，以便您可使用现有基准面镜向钣金特征。

2. 生成在基体法兰的两条边线之间置中的基准面。


3. 在钣金工具栏上单击下列钣金特征之一，或单击插入 > 钣金：
   • 边线法兰
   • 斜接法兰
   • 褶边
   • 基体法兰/薄片
   • 闭合边角



4. 单击“特征”工具栏上的 镜向，或单击 插入 > 阵列/镜向 > 镜向。
5. 在 PropertyManager 中：
   1. 在 镜向面/基准面 下，选择在基体法兰两条边线之间置中的基准面作为 镜向面/基准面。
   2. 在 要镜向的特征 下，选择钣金特征作为 要镜向的特征 的特征。
6. 单击 。
