生成注释

  1. 单击注解工具栏中的注释Tool_Note_Annotation.gif，或单击插入 > 注解 > 注释。
  2. 在注释 PropertyManager 中设定选项。
  3. 要将注释文本设置为大写显示，请在文字格式下，单击全部大写。

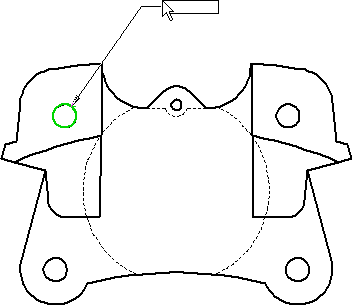

  4. 如果注释有引线，单击为引线放置附加点。
  5. 再次单击来放置注释，或单击并拖动边界框。
  6. 通过以下操作之一生成边界框：
    • 在键入文字前单击并拖动边界框。
    • 单击以放置注释，然后拖动控标根据需要调整边界框。
  7. 键入文字。按 Enter 在当前行下添加新行。
  8. 使用“格式化”工具栏设定选项。
  9. 在图形区域中注释外单击来完成注释。
  10. 保持注释 PropertyManager 打开，重复以上步骤生成所需数量的注释。
    • 您可为注释的每个实例更改文字、属性、和格式。
    • 欲添加多条引线，在拖动注释时及在放置之前按住 Ctrl。注释停止移动，第二条引线出现。仍按住 Ctrl 的同时，单击以放置引线。根据需要单击多次以放置额外引线。释放 Ctrl 键并单击以放置注释。
    • 若想更改有项目符号或编号的列表的缩进，在处于编辑模式时用右键单击注释并选择项目符号和编号。
  11. 单击 PM_OK.gif。
