旋转视图

在零件和装配体文档中旋转模型视图。

要旋转模型视图：

  • 执行以下操作之一：

    装置 步骤
    鼠标（左键） 单击旋转视图（视图工具栏），或单击视图 > 修改 > 旋转，然后拖动指针 。
    鼠标（中键） 以鼠标中间按钮拖动。
    键盘 按方向键。按住 Shift 以 90° 增量旋转。

若想更改选项，如鼠标速度和方向键角度增量，参阅视图旋转选项。

若想更改旋转时透明度质量的设置，参阅性能选项。

围绕顶点、边线或面旋转视图

要围绕所选顶点、边线或面旋转视图：

  • 执行以下操作之一：

    装置 步骤
    鼠标（左键） 单击旋转视图 （视图工具栏），或单击视图 > 修改 > 旋转；选择顶点、边线或面，然后拖动指针。
    鼠标（中键） 以鼠标中键单击顶点、边线或面，然后以鼠标中键拖动指针。

旋转布景地板

在视图旋转期间，您可以锁定相对前视图而言的竖直轴。 这样可以防止模型朝水平基准面的相反方向翻转或倾斜，并形成模型处于地板上的印象。

右键单击图形区域，然后单击朝布景地板相反方向旋转。

竖直轴相对前视图锁定。 如果模型的前视图与您要用作旋转中心轴的竖直轴不匹配，则可以更改前视图。 导航至您要将其设为前视图的视图，然后单击视图 > 修改 > 将当前视图设置为 > 前视。

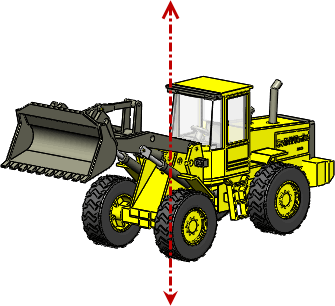

例如，此图像显示了拖拉机的前视图。

旋转的竖直轴围绕 Y 轴锁定，并且地板与 X 轴平行。 在以下图像中，红色虚线箭头表示放置的已锁定轴：
默认情况下，Y 轴就是竖直轴。 但是如果您更新标准视图，竖直轴可能会改变
