在孔向导槽中添加中心符号线

您可以使用中心符号线工具，在使用孔向导创建的槽中添加中心符号线。

1. 单击 选项（“标准”工具栏）或 工具 > 选项。
2. 在文档属性选项卡的绘图标准下，单击中心线/中心符号线。
3. 为中心符号线、槽中心符号线和中心符号线层指定工程图文档属性。
4. 单击出详图，然后在 创建视图时自动插入 下选择 中心符号线 - 槽 - 零件 和 中心符号线 - 槽 - 装配体。
5. 单击表 > 孔。
6. 设置要使用的方案和标签角度/从轮廓中心等距，然后单击显示孔中心。
7. 单击 确定
8. 单击 中心符号线（“注解”工具栏）或 插入 > 注解 > 中心符号线。

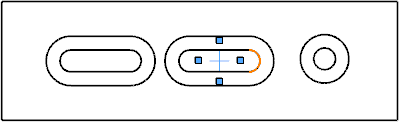

9. 在 PropertyManager 中，选择要插入中心符号线的槽边缘。
10. 在自动插入下选择对于所有槽口，然后选择要使用的选项和槽口中心符号线。

    中心符号线的位置由孔向导中用于定义槽口的值确定。

11. 单击 。
