将装配体参考替换为零件参考

您可以将文件参考从装配体更改为零件。

在此示例中，您将在工程视图中使用钣金零件替换钣金装配体。 通过从钣金装配体中移除 PEM 螺母，创建了钣金零件。

钣金装配体	PEM 螺母	钣金零件

1. 打开您在之前模块中保存的工程图文件，sheet_metal_2_nut.SLDDRW。

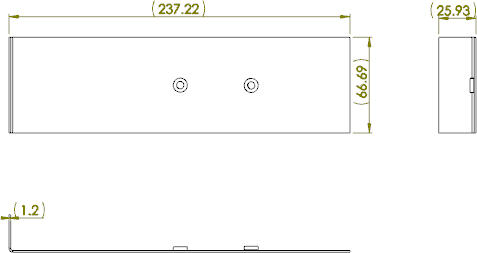

   将出现带两个 PEM 螺母的钣金装配体的工程图。



2. 单击 替换模型（“工程图”工具栏）或 工具 > 替换模型。
3. 在 PropertyManager 的选定视图中单击全部视图。
4. 在新模型下浏览并选择 install_dir\samples\whatsnew\drawings\replace_model_in_view\sheet_metal_1.SLDPRT，然后单击打开。
5. 单击 。

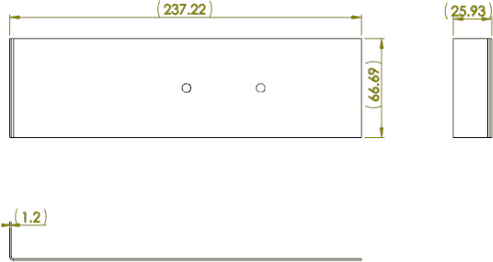

   更新工程图以显示已移除 PEM 螺母的钣金零件，但是应与钣金装配体工程图相同。



6. 关闭工程图而不保存所做的修改。
