您可以选择要在剖面视图中包括或不包括的实体或零部件。

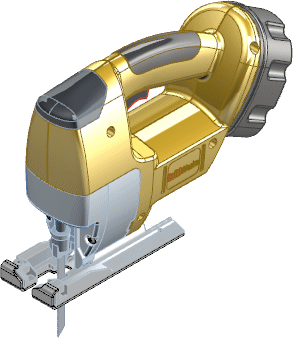

- 打开 install_dir\samples\whatsnew\fundamentals\jig saw\Jigsaw.SLDASM。
- 单击 剖面视图
（视图工具栏）或单击 。

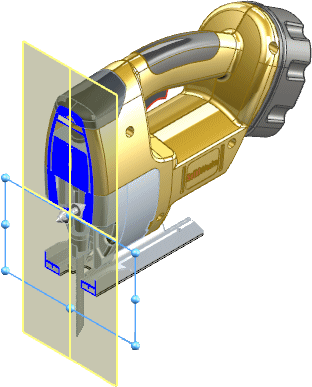

- 在 PropertyManager 的 剖面 1 下，单击侧面
。
- 单击所选零部件。
- 在弹出的 FeatureManager 设计树中，选择这些项目以将它们添加至所选零部件中。
- 马达驱动
- SW0903A 齿轮驱动
- SW0903A CAM
- 针滚柱 (NIH)
- 齿轮驱动轴
- SW0904 - 柱塞总成
- 在所选零部件中选择排除所选。
所选零部件将全部出现，而其它所有零部件将部分出现。

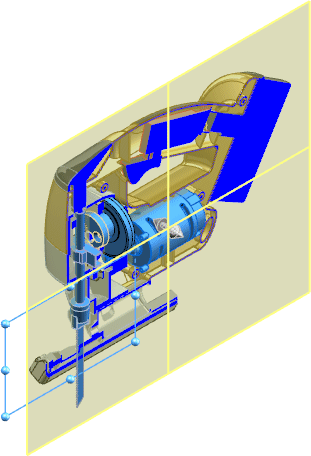

- 单击预览，以根据所选的剖切面位置和零部件或实体显示仅限图形的剖面预览。
预览 将隐藏剖切面、参考基准面、面轮廓和选择基准面。

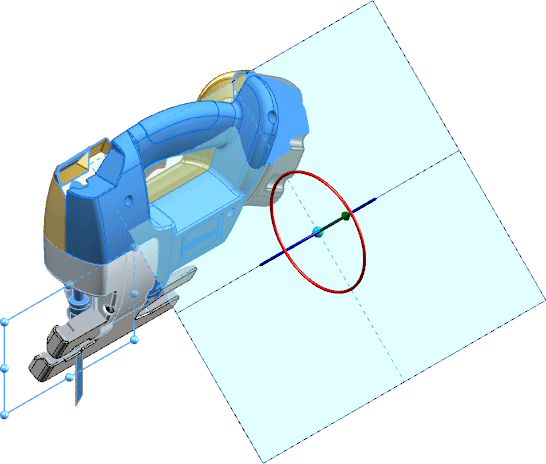

- 选择启用选择基准面以显示临时基准面，它可帮助您选择在模型或剖切区域中不可见的零部件。

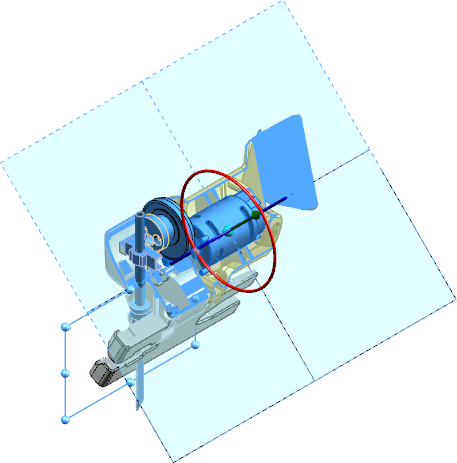

- 向右拖动三重轴的中心球以查看隐藏的零部件。
- 在图形区域中，单击 BEZEL - RIGHT 以将其添加至所选零部件。

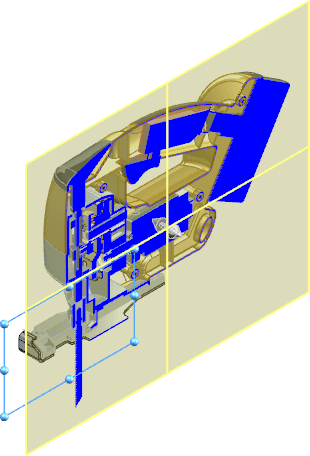

- 单击预览。
- 单击
。
要编辑剖面视图，请右键单击图形区域并选择剖面视图属性。
