工程图中的系列零件设计表

如果模型文件使用系列零件设计表来生成多个配置,则您可以在该模型的工程图中显示此表格。这样一个工程图就可以表示所有的配置。

您可以用字母或简短的、描述性的名称来标示尺寸,而不必使用尺寸全名和数值。例如,您不必使用 D1@基体拉伸,只需使用 A厚度之类的标示作为表格中的列标题,在工程视图中只需显示标示,而不必显示尺寸值。

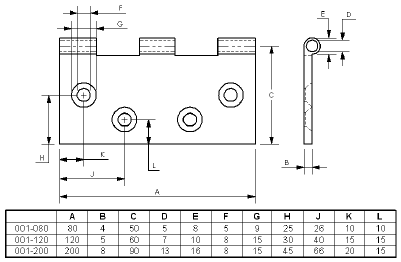

下图是一个范例,说明系列零件设计表及其所控制的尺寸值如何在工程图中显示。
