軸承的自我對正

下列影像是兩個設有軸承固定物的變形形狀。其中一側套用了垂直遠端負載。軸承連接點則套用在軸的分割圓柱面上。

若選取了允許自相對正選項,軸承連接點的圓柱面便會旋離其軸。若清除此選項,圓柱面會被限制無法離軸旋轉,且在圓柱面上會產生力矩。

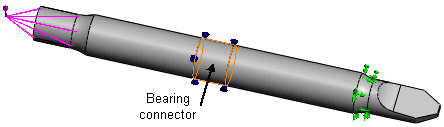

顯示於下方的軸的行為是與軸與基座之間的軸承連接器相同的。應力的量可能會不同。軸承固定物假定基座是剛性且不可移動的,但軸承連接器假定基座是彈性的。
選擇了允許自相對正。 軸承不會反應軸相對於基座時角度未對正的狀況,並對軸的彎折變形提供零阻力。

軸承連接器的模型設計是使用非常短的彈簧元素 (10-5 m 長度),讓軸向及橫向方向具有勁度。 在彈簧元素以剛性條棒連接至軸與外殼所選的面。

未選擇允許自相對正。 軸承連接器的模型設計具有彈力分佈徑向及軸向 (外殼邊界內)。 這些彈簧自軸曲面投影至外殼曲面。
