在 尺寸導線 PropertyManager 中，您可以指定尺寸的顯示。
若要開啟此 PropertyManager：
選擇一個或多個尺寸，然後按一下導線 PropertyManager 中的導線。
如果您選擇了多個尺寸，就只能使用可套用至全部所選尺寸的屬性。
界線/導線顯示

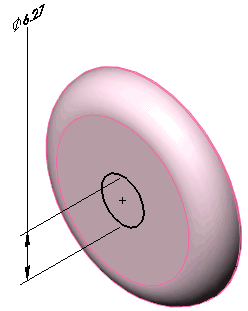

可用的箭頭及導線會根據所選的尺寸類型而有所不同。

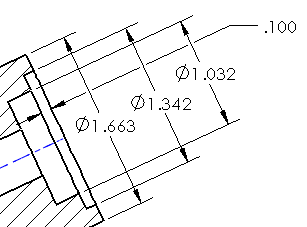

折斷線
| 折斷線 |
選擇在工程圖中與其他尺寸或界線互相交錯時，將尺寸及界線加以切斷。 您可以選擇只有在箭頭交錯時，才切斷界線。 請參考 文件屬性 - 尺寸並選擇 僅在尺寸箭頭處切斷。
 |
| 所選的 |
 |
| 清除 |
當尺寸界線被切斷時，切斷的是附近的界線。 如果尺寸被明顯地移動，可能不會在新尺寸附近被切斷。 若要更新顯示，請先解除切斷的尺寸界線，然後再次切斷尺寸界線。
|
| 使用文件間距(G) |
使用在文件屬性 - 尺寸中的值。 |
| 縫隙 |
如果您不要使用文件的預設值，請輸入一個值。 |
| 切斷尺寸界線 |
切斷尺寸線和其他尺寸界線周圍的尺寸界線。
|
| 切斷尺寸線 |
切斷其他尺寸線和其他尺寸界線周圍的尺寸線。
|
自訂文字位置
| |
徑向尺寸文字 |
|---|
| 實導線，對正文字 |
 |
| 斷裂導線，文字水平置放 |
 |
| 斷裂導線，對正文字 |
 |
圓弧條件
您可以設定如何標註弧或圓之間的尺寸。
| 第一 或 第二圓弧條件 |
選擇 圓心、最小 或 最大。當您在標示圓弧或是圓之間的距離尺寸時，可使用以下的選項：
- 第一圓弧條件指定何處是圓弧或是圓之間距離的量測位置。
- 第二圓弧條件指定當兩個項次都是圓弧或是圓時，要在第二項次上的何處量測距離。
在這些範例中， 第一圓弧條件就是 圓心， 第二圓弧條件則設定如下。
 |
 |
 |
| 圓心 (預設) |
最小 (最近的點) |
最大 (最遠的點) |
|
