以掃出特徵的類型為基礎設定掃出 PropertyManager 選項。
若要開啟此 PropertyManager：
繪製要遵循的輪廓與路徑，然後按一下掃出填料/基材
(「特徵」工具列)、
掃出除料
(「特徵」工具列)，或
掃出曲面
(「曲面」工具列)。
輪廓及路徑
| |
輪廓掃出(P) |
使用輪廓及路徑來產生掃出。 |
| |
實體掃出 |
(僅適用於除料掃出。 不適用於組合件特徵。) 使用工具本體及路徑來產生除料掃出。 最常見的用法是在圓柱體四周產生除料。 這個選項對平銑刀模擬很有用。 僅針對除料掃出，當您選擇實體掃出時，路徑必須在其自身間相切 (無尖銳的角落)，且是從工具本體輪廓上或之間的一個點開始。
 |
| 工具本體及路徑 |
 |
| 除料掃出 |

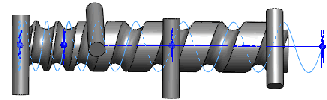

請注意實體掃出如何依循螺旋路徑來處理工具本體：
當您選擇適用於依循路徑的方向/扭轉類型以及適用於路徑對正類型的無時，工具本體會正確依循螺旋路徑的相切。
要使工具本體於依循螺旋路徑時垂直於一參考，請在路徑對正類型中選擇方向向量，然後選擇工具本體會保持為垂直的方向，例如，對圓柱的平坦端面的正交。
工具本體會於沿圓柱依循螺旋路徑時保持平行於端面。 此功能對工具加工市場是很重要的。
|
 |
使用者設定檔 |
設定用來產生掃出的草圖輪廓（剖面）。在圖面或 FeatureManager (特徵管理員) 設計樹狀結構中，選擇一張輪廓草圖。對基材或填料掃出特徵，輪廓必需是封閉的。對曲面掃出特徵，輪廓可以是開放或封閉的。
|
|
工具本體 (僅適用於實體除料掃出) |
工具本體必須凸起、但不與主要本體合併，並包含下列之一：
- 僅包含分析性的幾何，例如直線及弧的旋轉特徵。
- 圓柱伸長特徵。
|
 |
路徑 |
設定輪廓掃出所沿的路徑。在圖面或 FeatureManager (特徵管理員) 中選擇一個路徑草圖。路徑可以是開放或封閉的，也可以是一張草圖中所含的一組草圖曲線、一條曲線或一組模型邊線。路徑的起點必須位於輪廓的基準面上。
|
| |
|
不論是剖面、路徑或所形成的實體，都不能有自相交錯的情況。
|
選項
| |
方向/扭轉控制 |
控制當輪廓 沿著路徑 掃出時的方向。 選項有： |
| |
|
|
依循路徑
|
剖面在任何時候都會與路徑維持同一角度。 當您選擇依循路徑時，若沿著路徑上的微小及不平的曲率波動使輪廓不能對正，選項可穩定輪廓。
|
|
固定剖面法向量
|
剖面在任何時候都會與開始的剖面平行。
|
|

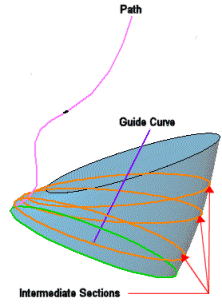

依循路徑與第一條導引曲線
|
選擇依循路徑與第一條導引曲線，居間剖面的扭轉會由路徑至第一條導引曲線的向量決定。 在所有居間剖面的草圖基準面中，水平基準面和向量之間的角度保持不變。
|
|
依循第一條與第二條導引曲線。
|
選擇依循第一條與第二條導引曲線，居間剖面的扭轉會由第一條導引曲線至第二條導引曲線的向量決定。 在所有居間剖面的草圖基準面中，水平基準面和向量之間的角度保持不變。
|
|
沿路徑扭轉
|
沿路徑扭轉剖面。 以 定義依據下的度數、徑度、或轉圈數來定義扭轉。
此範例顯示的是一個扭轉。
|
|
以固定法向量沿路徑扭轉
|
沿路徑扭轉剖面，扭轉時將剖面與開始的剖面保持平行。
此範例顯示的是一個扭轉。
|
|
| |
定義依據 (當在「方向/扭轉類型」中選取了「沿路徑扭轉」或「以固定法向量沿路徑扭轉」時可用)。 |
選擇以下之一︰
|
扭轉定義
|
定義扭轉。 選擇度、徑度或轉圈。
|
|
扭轉角度
|
設定扭轉的度數、徑度或轉圈數。
|
|
| |
路徑對正類型 (依循路徑在方向/扭轉類型中已選擇時可以使用) |
當沿路徑上的微小及不平的曲率波動使輪廓不能對正時可穩定輪廓。選項有： |
| |
|
|
無
|
對正輪廓垂直於路徑。沒有套用修正。
|
|
最小扭轉
|
(僅針對 3D 路徑)。避免輪廓在依循路徑時變成自相交錯。
|
|
方向向量
|
將輪廓與為方向向量所選的方向對正。選擇圖元來設定方向向量。
|
|
所有面
|
當路徑包含相鄰的面時，在幾何允許下，使掃出輪廓相切於相鄰面。
|
|
 |
方向向量 (路徑對正類型在方向向量中已選擇時可以使用) |
選擇特徵上的一個基準面、平坦面、直線、邊線、圓柱軸、一組頂點等等來設定方向向量。
|
| |
合併相切面(M) |
如果掃出剖面具有相切線段，會使相對應的掃出曲面相切。維持相切的面可以是基準面、圓柱面或圓錐面。其他相鄰的面會被合併，並且會約略計算輪廓。草圖弧線可能轉換為不規則曲線。
|
| |
顯示預覽(P) |
顯示掃出的塗彩預覽。清除來只顯示輪廓及路徑。
|
| |
合併結果(M) |
合併實體到一個本體中。
|
| |
與結束端面對齊 |
繼續掃出輪廓直至路徑碰到最後一個面。 掃出的面被延伸或截短以配合至掃出的底面，而不需要額外的幾何。 此選項常與螺旋曲線一起使用。
|
| |
|
| 選擇了與結束端面對齊 |
清除了與結束端面對齊 |
 |
 |
| 螺旋曲線的頂部 |
螺旋曲線的頂部 |
 |
 |
| 螺旋曲線的底部 |
螺旋曲線的底部 |
|
起始/終止相切
起始相切類型及終止相切類型。
| 無 |
不套用相切。
|
| 路徑相切 |
產生在起始處與路徑垂直的掃出。 |
薄件特徵
選擇來產生一個薄件特徵的掃出。
 |
 |
| 使用實體特徵的掃出 |
使用薄件特徵的掃出 |
| 薄件特徵類型 |
設定薄件特徵掃出的類型。 選項有：
|
一個方向
|
使用 厚度 值從輪廓的單一方向產生薄件特徵。 如果需要，按一下 反轉方向 。
|
|
對稱中間面
|
同時從輪廓的兩個方向產生薄件特徵，在兩方向套用相同的厚度 值。
|
|
兩個方向
|
同時從輪廓的兩個方向產生薄件特徵。 為厚度 及厚度  設定個別的值。
|
|
特徵加工範圍(F)
決定特徵所影響的本體或零組件。
- 對於多本體零件，請參考在多本體零件中的特徵加工範圍。
- 對於組合件，請參考在組合件中的特徵加工範圍。
