當您產生一個新的肋材特徵，或當您編輯一個現有的肋材特徵時，肋材 PropertyManager 出現。
若要開啟此 PropertyManager：
按一下 肋材
(「特徵」工具列) 或 。
該 PropertyManager 可控制下列屬性：
參數
| |
粗細 |
加入厚度到所選的草圖邊。 選擇以下之一︰
|
 第一邊
|
僅加入材料至草圖的一邊。
|
|
 兩邊
|
加入相同的材料至草圖的兩邊。
|
|
 第二邊
|
僅加入材料至草圖的另一邊。
|
|
 |
肋材厚度 |
如果您加入拔模，您可以在草圖基準面或壁面交接處設定厚度。 選擇以下之一︰
|
| |
伸長方向 |
使用平行平面上開放的草圖輪廓繪製肋材的草圖。
選擇以下之一︰
|
平行於草圖
|
產生平行於草圖的肋材伸長。
|
|
|
垂直於草圖
|
產生垂直於草圖的肋材伸長。
|
|
|
| |
反轉材料邊 |
變更伸長的方向。 |
| |
|
 |
 |
 |
拔模開啟/關閉 |
加入拔模到肋材上。 設定拔模角度來指定拔模的角度。
|
拔模面外張 (已選取拔模開啟/關閉 時可用)。
|
產生朝外的拔模角度。 如果清除，則會產生朝內的拔模角度。
|
|
| |
類型 |
在從基材零件基準面偏移的基準面上產生草圖。
選擇以下之一︰
|
線性(I)
|
產生垂直於草圖方向延伸草圖輪廓直到碰到邊界為止的肋材。
|
|
|
自然性(L)
|
產生延伸草圖輪廓，並以相同輪廓繼續直到肋材碰到邊界為止的肋材。 例如，如果草圖是一個弧或圓，自然性會使用同等的圓延伸肋材，直到碰到邊界為止。

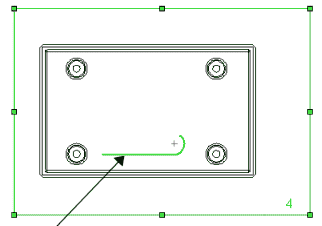

在此範例中，肋材使用圓的等式從弧形輪廓延伸，直到碰到邊界形成一個圓。 草圖的另一端使用直線的等式延伸，直到碰到邊界。
|
|
| |
所選本體(僅適用於多本體零件) |
在您為肋材產生了一個草圖之後，選擇一個本體。 |
| |
下一個參考(當您選擇平行於草圖及平行於草圖 的拔模開啟/關閉 時可用) |
在草圖輪廓間切換，您可以選擇一個做為拔模的參考輪廓。 範例： 具有參考輪廓拔模的肋材特徵
|
所選輪廓
 |
所選輪廓 |
列出用來產生肋材特徵的草圖輪廓。 |
