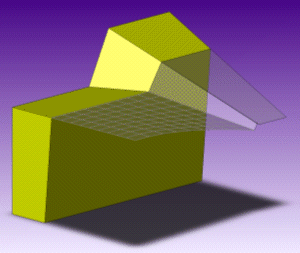

分模曲面將公模從模具母模中分割。在產生分模曲面之前先產生分模線，然後封閉曲面。
要開啟分模曲面 PropertyManager，請執行下列操作之一：
- 按一下分模曲面
(「模具工具」工具列)。
- 按一下。
- 在 FeatureManager (特徵管理員) 中選擇一個分模曲面特徵，然後按一下編輯特徵
。
模具參數
| 相切於曲面。 |
設定分模曲面相切於相鄰分模線的曲面。 |
| 垂直於曲面。 |
設定分模曲面垂直於相鄰分模線的曲面。 |
| |
|
反轉對正
|
（當相鄰於分模邊線的兩個面是幾乎平行時，可於垂直於曲面中使用）。變更垂直於分模曲面的面。
|
|
| 垂直於起模方向。 |
設定分模曲面垂直於起模方向。 |
分模線
| 邊線 |
列出為分模曲面所選的邊線及分模線名稱。您可以︰
|
邊線或分模線
|
在圖面中選擇一條邊線或分模線來將其從邊線 中移除或加入。
|
|
名稱
|
選擇一個名稱來在圖面中找出帶有標註的邊線。
|
|
清除選項
|
按右鍵並選擇清除選項來清除邊線中的所有選擇。
|
|
手動
|
您可以手動選擇邊線。在圖面中選擇一條邊線，然後使用選擇工具來完成迴圈。
|
|
分模面
| |
距離 |
設定分模曲面的寬度。 |
 |
反轉偏移方向 |
變更分模曲面從分模線延伸的方向。 |
 |
角度 |
（對於相切於曲面或垂直於曲面）。設定從垂直到起模方向的角度。 |
| |
平滑化 |
設定相鄰的曲面間的轉換：
|
 尖銳
|
系統預設。
|
|
 平滑
|
在相鄰的邊線設定距離  。 較高的值會在相鄰邊線間較平滑的過渡轉換。 在圖面中的標註會標示出分模曲面的最小半徑。
|
|
選項
| 縫織所有曲面 |
自動縫織所有曲面。 在大部分的模型中，會正確的產生曲面。 當您修改失敗的曲面時，請清除此選項以避免曲面被縫織。
使用在「模具工具」工具列上的曲面工具 (如 疊層拉伸曲面
 或 規則曲面  ) 來執行修復的工作。 然後使用 縫織曲面  在修復後手動縫織曲面。 |
| 最佳化 |
(僅適用於相切於曲面)。 僅使用相切於模具工具頂面的平坦面來產生分模曲面，來最佳化在機器加工中所使用的分模曲面。 當清除時，可能會產生一些彎曲的面。 要加工此曲面是困難的。
扣接特徵時出現，會阻止彎曲面的產生，因此該區域未產生任何曲面。
使用如 平坦曲面  及 縫織曲面 等工具將分模曲面延伸到該區域。
|
| 顯示預覽 |
在圖面中顯示曲面的預覽。清除來最佳化系統效能。
|
| 手動模式 |
顯示您可操控來調整分模曲面的控制點：
- 拖曳控制點以防止重疊曲面發生交錯。
- 重新定義兩個頂點之間的曲面區域以指定填補曲面：
- 用右鍵按一下位於零件邊線的頂點，然後選擇開始填補曲面區域。
- 用右鍵按一下位於零件邊線的第二個頂點，然後選擇結束填補曲面區域。
|
為了防止核心及模塑模塊移動，您可以在將模具分割插入模具零件之前，先沿著分模曲面的周長加入互鎖曲面。 您也可以在插入模具分割時自動產生互鎖曲面。 要關閉鑄模零件中的鑽孔，您可以加入封閉曲面。
