您可以為剖面視圖標示指定文件層級的草稿設定。
開啟此頁面：
在工程圖開啟時按一下 選項
(「標準」工具列)，選擇 文件屬性 標籤，然後選擇 。

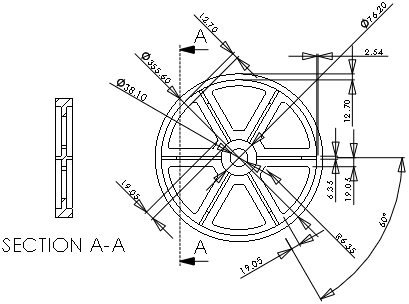

基本剖面視圖標準
| 基本剖面視圖標準 |
選擇一種標準：
- ANSI
- ISO
- DIN
- JIS
- BSI
- GOST
- GB
|
標示選項
| 根據標準 |
選取此選項以滿足基本標準。 清除此選項以修改視圖標示參數：

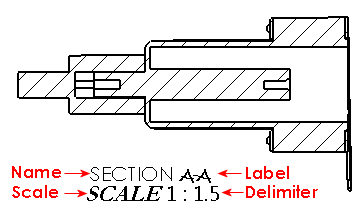

| 名稱 |
選擇要顯示在視圖標示中的標題，或自行輸入標題。 |
字型 |
設定視圖標示中的標題字型。 |
| 標籤 |
設定對應於父視圖上之標示的字母外觀。 |
字型 |
設定視圖標示中的標示字型。 |
| 旋轉 |
設定視圖旋轉角度的外觀。 |
字型 |
設定視圖標示中的旋轉角度字型。 |
| 比例 |
選擇比例的標示，或自行輸入標示。 |
字型 |
設定視圖標示中的比例字型。 |
| 分隔字元 |
設定比例顯示選項：
-
要以分隔字元分隔兩個數字來顯示比例，請選擇：
-
要以兩個數字的比率顯示比例，同時後面接著 X，請選擇 # X。
-
要隱藏比例，請選擇<無>。
|
字型 |
設定視圖標示中的分隔字元字型。 |
| 堆疊 |
以堆疊在比例頂端的名稱及標示顯示視圖標示。 |
|
|
| 成行 |
在同一行上顯示名稱和標示。 |
|
|
|
| 於視圖上方顯示標示 |
於視圖上方顯示標示。 |
圖層
| 圖層 |
選取一個圖層。 您必須先為工程圖產生圖層，然後才能選擇它們作為文件屬性。
|
視圖標示文件圖層設定會取代視圖標示線條樣式設定。
剖面/視圖大小
| 以剖面視圖箭頭字母高度縮放 |
選擇此選項可將剖面視圖的箭頭大小自動設為剖面視圖字母高度 (如果剖面視圖箭頭並未遵循剖面箭頭文字字型)。 清除此選取以修改箭頭尺寸。
|
| 樣式 |
設定剖面視角的箭頭類型。
可在尺寸的箭頭類型之外單獨設定剖面視角的箭頭類型。
|

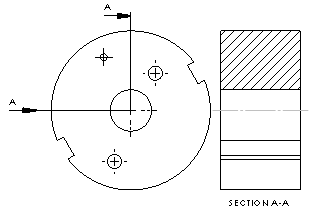

半剖面
標準顯示
|
顯示兩個箭頭。 |
 |
替代顯示
|
顯示一個箭頭。 |
 |
一般顯示

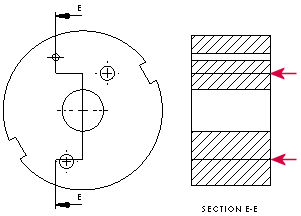

| 隱藏剖面視圖除料線肩部。 |
所選的 (肩部已隱藏)
|
 |
清除 (肩部已顯示)
|
 |
