組合件中的熔珠

您可以將簡化的熔珠新增至組合件。簡化的熔珠可提供輕量抑制、熔珠的簡單呈現。

要將熔珠加入至組合件，請執行以下操作之一：

• 按一下組合件特徵 (CommandManager 上的組合件標籤)，並按一下熔珠 。
• 按一下插入 > 組合件特徵 > 熔珠。
• 按一下熔珠 (「熔接」工具列)。

如需熔珠的更多相關資訊，請參閱熔珠。

如需工程圖中熔接表格的相關資訊，請參考熔接表格。

組合件中熔珠的特殊考量：

• 熔珠只能涉及兩個零組件（而不能涉及三個或以上）。例如，在此組合件中，要將棒熔接到兩個平板，需要兩個熔珠。

  第一個熔珠：	第二個熔珠：

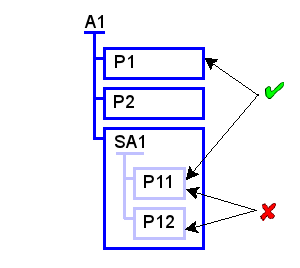

• 您只能在最上層零組件（零件或次組合件）之間加入熔珠。範例：一個組合件包含兩個零件：P1 和 P2，以及一個次組合件：SA1。該次組合件包含兩個零件：P11 和 P12。
  • 您可以在 P1 與 P11 之間加入熔珠，因為您是在最上層零件與最上層次組合件之間加入的。
  • 不能在 P11 與 P22 之間加入熔珠，因為它們是同一次組合件的零組件。開啟次組合件文件以加入熔珠。

• 您可以在輕量抑制零組件之間加入熔珠。 熔珠在圖面以及 FeatureManager(特徵管理員)設計樹狀結構的熔接資料夾 中可以正常顯示。
  如果次組合件為輕量抑制，其中的熔接不會在圖面或 FeatureManager(特徵管理員) 中顯示。
