抑制「數學關係式」對話方塊中的特徵

您可以定義視情況抑制特徵的數學關係式。 您也可以直接在數學關係式對話方塊中抑制特徵。

1. 執行下列動作之一：
   • 按一下數學關係式 (「工具」工具列)。
   • 按一下工具 > 數學關係式。
   • 在 FeatureManager (特徵管理員) 設計樹狀結構中用右鍵按一下數學關係式 資料夾，然後選擇管理數學關係式。
2. 選擇數學關係式視圖。
3. 抑制特徵：
   1. 在數學關係式對話方塊的特徵部分，按一下空的儲存格。
   2. 在 FeatureManager(特徵管理員) 中，按一下要抑制的特徵。

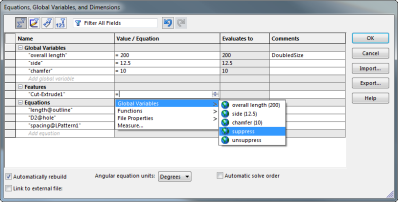

      特徵名稱隨即出現在特徵部分。 SolidWorks 軟體將 =（等號）移至下一個儲存格，並顯示一下拉式清單，其中有整體變數、函數、檔案屬性及量測的選項。

   3. 在整體變數中，選取抑制並按下 。



      抑制隨即加入至估計至欄。

      您也可以使用 Visual Basic 的 if 函數語法，視情況抑制特徵。

4. 按一下確定。
