當您在線路設計接頭（凸緣、肘管、電路連接器等）中產生一個連接點時，連接點 PropertyManager 出現。
選擇
 |
選擇基準面或面和一個點 |
選擇下列之一來定義路線的原點：
|
環形邊線
|
一圓形邊線。
|
|
環形面
|
一圓形面。
|
|
面或基準面，再加上一個草圖點或頂點
|
線路設計線段離開處的基準面或面，以及定義相鄰路線線段結束端的草圖點。
|
會垂直於基準面或面來產生一個軸。 當接頭用於線路設計次組合件時，管線線段與此軸對正。 箭頭顯示管線離開接頭的方向。 如果箭頭指向錯誤的方向，請選擇 反轉方向。  |
 |
選擇路線類型 |
決定路線設計材料的類型：軟管、裝配的管路、或電路。對於 電路，請同時選擇一個子類型：
|
束線具
|
以一束配線或纜線用於路線中。
|
|
纜線/配線
|
以單一纜線用於路線中。
|
|
導管
|
用在肘管、連接器、及尾端接頭的零組件上。使用自動產生路線來結合電路零組件至導管路線的尾端接頭來表示纜線或配線穿過導管的路徑。
|
要附加配線或纜線至導管路線，導管尾端的接頭必須同時包含線束或纜線/配線連接點。
|
參數
 |
名義直徑 |
對管路、軟管、及電路導管接頭：連接埠的名義直徑。尺寸相對應於在管路或軟管零件中的名義直徑@過濾草圖。如果接頭只有一個模型組態，您可以：
- 輸入一個值。
- 按一下選擇管路（或選擇軟管），然後瀏覽至一管路或軟管並選擇要使用其名義直徑的模型組態。
如果接頭有多個模型組態，使用欄表頭直徑@連接點<n> 來在設計表格中指定直徑。
對於電路連接器：使用名義直徑計算電纜或配線路線的約略大小。將電纜或配線加到路線之後，您可以視需要調整大小。
|
| |
殘段長度 |
指定當連接器或接頭被插入至路線中時，從連接器或接頭延伸的預設殘段長度。如果設為 0，會使用殘段長度 1.5 倍乘於路線直徑。您也可以使用參數殘段長度@連接點<n> 來於設計表格中指定殘段長度。對於帶狀纜線，將殘段長度留為 0 或將其設定為大於纜線寬度一半的值，以確保可適當的產生靠近連接器的摺疊。 |
| |
最小直線長度 |
（僅適用於軟管）。指定在路線開始及結束所需直軟管的最小長度。您可以使用參數最小直線長度@連接點<n> 來於設計表格中設定最小直線長度。 |
| |
終止長度調整 |

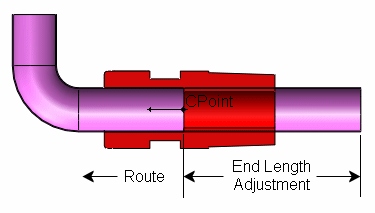

（僅適用於軟管）。 指定值來加入至軟管的切割長度中。 您也可以使用參數終止長度調整@連接點<n> 來於設計表格中設定終止長度調整。 在下面的範例中，終止長度的調整為製造商提供在彎折操作中額外的軟管原料。 在彎折之後，會在連接點處切斷軟管，如此可以在路線的尾端加入接頭。
|
| |
規格資料欄位名稱 |
（僅適用於管路及軟管）。以符合規格資料來過濾結合零組件的選擇。在設計表格中未有多重模型組態零件提供的可選用欄位。 |
| |
規格資料值 |
（僅適用於管路及軟管）。如果接頭僅有一個模型組態，輸入與規格資料欄位名稱相關聯的值。如果接頭有多個模型組態，使用欄表頭規格資料@連接點<n> 來在設計表格中指定值。 |
| |
端口 ID |
（僅適用於管路及軟管）。 指定當您從 P&ID 檔案定義線路組合件時所使用的設備線路端口。 設備線路端口決定了線路的連接。 如果沒有端口 ID，SolidWorks 線路設計會從有最接近相符直徑的端口連接設備。 |
| |
額外內部配線長度 |
（僅適用於電路）。 指定值來加入至纜線的切割長度中，以允許 strip back、終止等等。 您也可以在線路設計選項中設定放鬆百分比來加入纜線的切割長度。 藉由放鬆百分比來考慮凹陷、扭結等狀況，以增加計算的纜線切割長度。這些狀況可能發生於實際的安裝過程中。
|
| |
2D 圖表銷 id |
|
W
|
（僅針對帶狀纜線）。設定纜線的寬度。
|
|
T
|
（僅針對帶狀纜線）。設定纜線的厚度。
|
|
選擇纜線
|
（僅針對帶狀纜線）。從纜線/配線資料庫中選擇一個帶狀纜線來設定 W 及 T。
|
|
對正
|
（僅針對帶狀纜線）。指定與纜線寬度對正的邊線。
|
|
轉換銷1 的位置
|
（僅針對帶狀纜線）。轉換顯示在預覽中指定為銷1 邊的邊。在纜線組合件中，銷1 的位置是由沿纜線的一紅色條紋所標出。
|
|
