編輯展平路線 PropertyManager

編輯工具（註記）

工具 敘述
PM_EditFlatRte_Drag.gif 拖曳。 讓您拖曳在展平草圖中的任何草圖點或直線。 選擇反轉選擇來選擇草圖線段另一邊互補的線段。
PM_EditFlatRte_Horizontal.gif 水平。 限制所選的線段為水平，並讓您切換在水平位置間的線段。
PM_EditFlatRte_Vertical.gif 垂直。限制所選的線段為垂直，並讓您切換在垂直位置間的線段。
PM_EditFlatRte_DeleteRelations.gif 刪除限制條件。 移除在草圖線段上的水平或垂直放置的限制，讓您能夠以某一角度定位線段。 在刪除限制條件之後，按一下 在您刪除限制條件之後，按一下PM_EditFlatRte_Drag.gif 以重新定位線段。
fanout_button 扇出。 可讓您操控及定位扇出管段。 選擇 Position Angle (位置角度) 來相對於基礎管段定義扇出的位置。 選擇 Spacing Angle (間距角度) 來定義扇出管段之間的間距。

範例： 水平

限制一條線段為水平：

  1. 按一下按一下 PM_EditFlatRte_Horizontal.gif。
  2. 選擇一草圖線段。


  3. 在圖面中的空白區域按一下。

    線段被限制為水平放置。

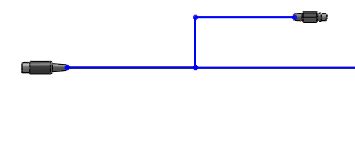

範例： 垂直

將線段切換為垂直的：

  1. 按一下按一下 PM_EditFlatRte_Vertical.gif。
  2. 選擇一草圖線段。


    游標的形狀變為 pointer_toggle_segment.gif。

  3. 按右鍵。

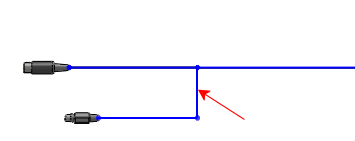

    線段翻轉為垂直的。


範例： 刪除限制條件

刪除限制條件：

  1. 按一下刪除限制條件 PM_EditFlatRte_DeleteRelations.gif。
  2. 選擇一草圖線段。


  3. 按一下拖曳 PM_EditFlatRte_Drag.gif。
  4. 拖曳線段來將其以某一角度定位。
