您可以建立彈性或摺疊的帶狀纜線路線。

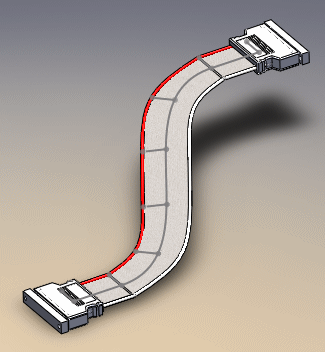

| 彈性的(F) |
 |

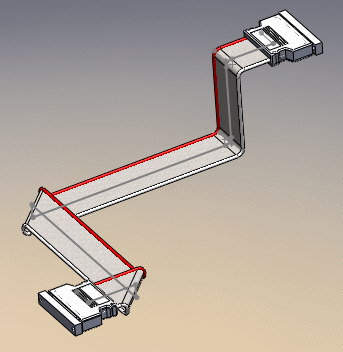

| 摺疊 |
 |
要產生帶狀纜線路線，您需要：
-
帶狀纜線連接器及夾具。 您可以產生您自己的帶狀纜線連接器及夾具，或使用在 Design Library 中提供的樣本零件。 使用夾具或虛擬夾具來定義路線的路徑。 要存取樣本連接器及夾具，請至工作窗格的 Design Library 標籤，然後瀏覽至 routing\electrical\ribbon cable。
-
帶狀纜線。 您可以定義您自己的帶狀纜線，或使用在纜線/配線資料庫中提供的樣本纜線。 按一下。 在對話方塊中，選擇帶狀纜線資料庫來查看預先定義的纜線或加入您自己的纜線。
產生帶狀纜線的路線：
- 在主要組合件中預先放置帶狀纜線夾具及連接器插槽。
- 要開始帶狀纜線路線，插入一個有效的帶狀纜線連接器到主要組合件中。
- 使用自動產生路線
(「電路」工具列)，選擇連接器及夾具來指定路徑。
請參閱產生彈性帶狀纜線路線和產生摺疊帶狀纜線路線。
下列是在帶狀纜線環境中的一些限制：
- 不支援內部的連接。 因此，您不能指定配線，您無法使用來源-目標清單，且連接器表格不會顯示任何連接。
- 您必須使用自動產生路線 PropertyManager 來指定帶狀纜線路線的路徑。 您無法使用草圖工具列及功能表中的工具。
- 重新調整不規則曲線路線 無法在 自動產生路線 PropertyManager 中使用。 在線路設計之前，您必須藉由預先放置夾具及連接器插槽來先設定路線幾何。
- 不支援修復路線的指令。
- 不支援使用固定長度的標準纜線。
- 展平路線的工程圖不顯示inline 連接器。 （您可以在 3D 模型路線的工程圖中顯示 inline 連接器）。
