您可以為鑽孔表格指定文件層級的草稿設定。僅在工程圖中提供。
開啟這個頁面：
在工程圖開啟後，按一下選項
(「標準」工具列)，選擇文件屬性標籤，再選擇。
位置精度
 單位精度 |
選擇鑽孔位置值的小數點之後包括的數字位數。 |
 |

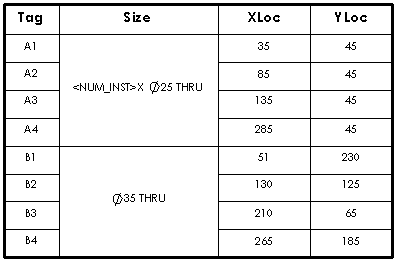

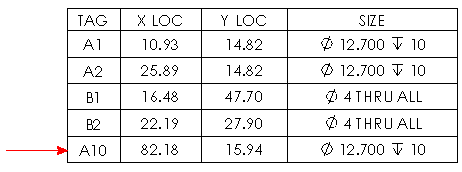

字母/數字控制
選擇鑽孔表格標籤的字母或數字順序。
| A, B, C |
將字母而非數字用於鑽孔標籤上。 |
 |
| 1, 2, 3 |
以數字定義鑽孔標籤的順序。 |
 |
圖層
| 圖層 |
選取一個圖層。 您必須先為工程圖產生圖層，然後才能選擇它們作為文件屬性。
|
您必須在工程圖視圖文件中為根據標準選擇根據標準 (「圖層」工具列) 才能套用這些圖層設定。
原點指標
原點指標
|
選擇管理原點顯示的標準或選擇根據標準使用整體草稿標準。
|
ANSI、BSI：
 |
ISO、GB：
 |
DIN、JIS、GOST：
 |
從輪廓中心的標籤角度/偏移
角度
|
標籤與通過鑽孔中心的垂直線形成的角度。 |
|
偏移
|
從標籤至鑽孔輪廓的距離
|
雙重單位尺寸
| 雙重單位尺寸顯示 |
選取此選項以顯示雙重單位的尺寸。 |
| 顯示雙重尺寸顯示的單位 |
選取此選項以顯示第二組尺寸的單位。 |
| 尺寸值位置 |
上方 |
| 底部 |
| 右 |
| 左 |
