Vytvoření prvku nastřižení:
- Vytvořte si díl o jednotné tloušťce s přilehlými rovinnými plochami, které tvoří jednu nebo více lineárních hran nebo řetěz lineárních hran.
- Naskicujte jednoduché lineární entity na rovinných plochách, které začínají a končí na vrcholech.
- Klepněte na Nastřižení
(panel nástrojů pro plechové díly), nebo na .
- V položce Parametry nastřižení v daném správci PropertyManager:
- Vyberte vnitřní nebo vnější hrany
- Vyberte lineární entity skici
- Chcete-li vložit nastřižení pouze v jednom směru, proveďte jednu z následujících akcí:
- Klepněte na název hrany uvedený v seznamu Hrany pro nastřižení
a klepněte na Opačný směr.
- Klepněte na šipky náhledu.

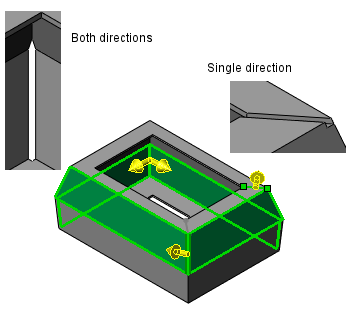

Standardně jsou šipky vloženy do obou směrů. Pokaždé, když klepnete na Opačný směr se směr nastřižení změní na z jednoho směru na druhy a pak zpět na oba směry.
- Chcete-li změnit vzdálenost mezery, nastavte hodnotu v poli Mezera nastřižení
.
- Klepněte na tlačítko
.
