Můžete určit nastavení výkresů na úrovni dokumentu pro všechny kóty. K dispozici pro všechny typy dokumentů.
Kóty, které jsou vloženy pomocí příkazu Vložit popis modelu, DimXpert a jiných automatických způsobů, jsou umístěny do předdefinovaných pozic, které se paprskovitě rozbíhají v pohledu výkresu. V tomto dialogu nastavíte předdefinované pozice.
Zobrazení tohoto dialogu:
Ve výkresu klepněte na Možnosti
(standardní panel nástrojů), zvolte Vlastnosti dokumentu a pak vyberte Kóty.
Text
| Písmo |
Klepnutím upravíte písmo.
|
Kdykoliv změníte písmo kóty, aktualizuje se podle toho písmo na úrovni dokumentu pro každý typ popisu.
Duální kótování
| Zobrazení dvojích měr |
Zvolte zobrazení kót v duálních jednotkách. |
| Zobrazit jednotky pro duální zobrazení |
Zvolte zobrazení jednotek pro druhou sadu kót. |
| Pozice hodnoty kóty |
Horní |
| Dolní |
| Pravý |
| Levý |
Primární přesnost
 |
Přesnost jednotky |
Zvolte pro hodnotu počet číslic za desetinnou čárkou. |
 |
Přesnost tolerance |
Zvolte pro toleranci počet číslic za desetinnou čárkou. |
| |
Srovnat přesnost s modelem |
Nastaví pro importované kóty změny v přesnosti jednotek nebo tolerance tak, aby byly parametrické s modelem. |
Sekundární přesnost
|
Přesnost jednotky |
Vyberte ze seznamu pro hodnotu v sekundárních jednotkách počet číslic za desetinnou čárkou. |
|
Přesnost tolerance |
Vyberte pro hodnoty tolerance pro sekundární jednotky počet číslic za desetinnou čárkou. |
| |
Srovnat přesnost s modelem |
Nastaví pro importované kóty změny v přesnosti jednotek nebo tolerance tak, aby byly sekundární jednotky parametrické s modelem. |
Procentuální velikost sdružené zlomkové kóty
Zalomené odkazové čáry
| Délka zalomení |
Zadejte délku narovnané části odkazové čáry. |
| Roztáhnout podle textu |
Ramínka odkazových čar se roztáhnou tak, aby dosahovala na konec řádku textu kóty. |
Šipky
| Velikost |
Určete pole velikosti tří šipek.
|
| Zvolte Faktor s výškou kóty pro nový rozsah velikosti šipky podle výšky kóty vynášecí čáry. |
| Styl |
Vyberte styl ze seznamu a klepněte na tlačítko typu stylu kóty:
|
Velikost odsazení
| Velikost odsazení |
Nastaví vzdálenosti kóty od modelu a od každého následného umístění (jak je naznačeno červenými kótami níže). Vzdálenosti odsazení musí odpovídat hodnotám přiřazeným v poli Odsazení. Výchozí odsazení je 0,4 palců (10,16 mm) od hrany modelu a 0,25 palců (6.35 mm) mezi kótami.
|
| Mezery |
Zadejte hodnotu odsazení pro kóty od základny:
- Mezi modelem a první vynášecí čárou kóty
- Mezi vynášecími čárami kóty
Tyto hodnoty také ovládají mezery mezi kótami které jsou od sebe a od hrany modelu odsazeny, při použití manipulátoru umístění kóty. |
| Rozvržení popisového pohledu |
Zvolte použití specifikace vzdáleností odsazení ze zobrazení popisu. (Viz PropertyManager Popisný pohled.) Vymažte pro zadání mezer.
|
Přerušit vynášecí/kótovací čáry
| Gap |
Určete mezeru mezi přerušenými vynášecími a vodícími čarami.
|
 |
| Přerušit jen okolo kótovacích šipek |
Zvolte zobrazení přerušení pouze tehdy, když dojde k průniku čar a šipek.
|
Chcete-li čáry kóty přerušit, zvolte kótu a klepněte na Čáry přerušení ve správci PropertyManager. Čáry kóty budou přerušeny kolem čar v blízkosti. Pokud kótu posunete výrazně, nemusí dojít k přerušení kolem čar v blízkosti. Chcete-li zobrazení aktualizovat, zrušte výběr možnosti Čáry přerušení pro vybranou kótu a klepněte znovu na Čáry přerušení.

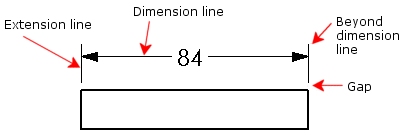

Vynášecí čáry
| Gap |
Určete vzdálenost mezi modelem a vynášecími čárami kóty. Tato hodnota také ovládá mezeru mezi vynášecími čarami a středovými značkami.
|
| Přes kótovací čáru |
Určete délku vynášecí čáry za kótovací čáru.
|
| |
 |
Možnosti
| Počáteční nuly |
| Základní |
Počáteční nuly se objeví podle celkové normy skicování. |
| Zobrazit |
Nuly před desetinnými čárkami jsou zobrazeny. |
| Odebrat |
Počáteční nuly nejsou zobrazeny. |
|
| Přebytečné nuly |
| Inteligentní |
Přebytečné nuly jsou přizpůsobeny celým metrickým jednotkám podle norem ANSI a ISO. |
| Základní |
Přebytečné nuly se objeví podle normy ASME Y14.5M-1994. |
| Zobrazit |
Přebytečné nuly se objeví podle počtu desetinných míst, která jste určili pod Jednotky. |
| Odebrat |
Přebytečné nuly nejsou zobrazeny. |
|
| Zobrazit jednotky |
Tuto možnost vyberte, chcete-li ve výkresech zobrazit jednotky.
|
| Přidat závorky automaticky |
Tuto možnost vyberte, chcete-li zobrazit kóty uvnitř závorek.
Nastavte barvu klepnutím na . V položce Nastavení barevného schéma vyberte Kóty, neimportované (řízené).
|
| Vystředit mezi vynášecími čarami |
Automaticky vystředí kóty mezi vynášecími čarami. Tato možnost vybírá také tlačítko Vystředit kóty v nástrojích PropertyManager, které obsahují možnost Vystředit kóty.
Při přetahování textu kóty mezi vynášecími čarami se text uchytí ve středu mezi vynášecími čarmi.
|
| Zahrnout předpony do tolerančního pole |
Přidá předponu textu v polích tolerance, když určujete předponu.
|
| Zobrazit duální základní kótu v jednom poli |
Tuto možnost vyberte, chcete-li v jednom základním poli tolerance zobrazit duální kóty.
|
| Zobrazit kóty jako přerušené v přerušených pohledech |
Vybrat oddělovací čáry pro přerušené pohledy.
|
| Použít aktualizovaná pravidla |
Touto možností upravíte vertikální zarovnání zahnutých odkazových čar tak, aby jejich ramínka byla vycentrována na vhodný řádek textu kóty v rámci ovládání prvku pro geometrické kótování a tolerance. Stávající kóty se zobrazují nezměněné, dokud tuto možnost nepoužijete. Jakmile ji použijete, nebude již k dispozici.
 |
| Předchozí pravidla |
 |
| Aktualizovaná pravidla |
|

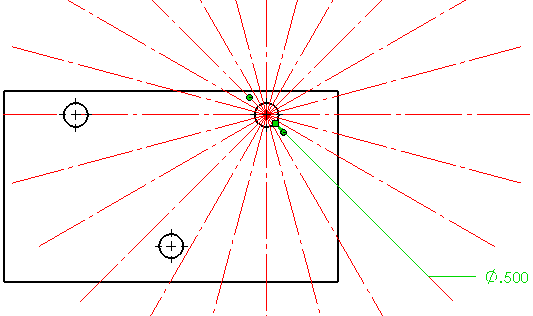

| Úhel zachytávání odkazové čáry poloměru/průměru |
Změňte intervaly úhlu zachytávání používané při přetažení kót průměru, poloměru nebo zkosení podél radiálních pozic.
|
| Tolerance |
Klepnutím nastavte toleranci.
|
