Můžete se podívat, jak nástroj Costing třídí požadované operace obrábění do kategorií a upravit tyto operace v nástroji CostingManager v levé části okna softwaru SolidWorks.
Zobrazení Machining CostingManager:
- V obráběném dílu klepněte na Costing
(panel nástrojů Nástroje nebo záložka Analýzy ve správci CommandManager) nebo na .
- Pokud software nevypočítá odhad nákladů na díl automaticky, zvolte možnosti v podoknu úloh Costing.
- V levé části okna SolidWorks zvolte záložku správce CostingManager.
Vlastní operace
 |
Přidat vlastní operaci |
Umožňuje vytvoření přídavných operací v šabloně obrábění a jejich přidání do výpočtu nákladů. |
Zobrazení nákladů/času
 |
Zobrazit náklady |
Zobrazuje náklady na jednotlivé operace výroby dílu. |
 |
Zobrazit čas |
Zobrazuje čas nutný na jednotlivé operace výroby dílu. |
Nastavení
Složka Příprava
obsahuje náklady spojené s přípravou výroby, např. nastavením strojů na provedení šarže (série) dílů. Každá operace výroby dílu vyžaduje náklady na přípravu výroby. Náklady na přípravu výroby závisí na času potřebném pro přípravu výroby dílu na strojích. Náklady na přípravu výroby zahrnují hodinové náklady na obrábění, protože stroj nelze během přípravy používat, a pracovní náklady při přípravě výroby dílu. Pokud jsou náklady na přípravu výroby v šabloně obrábění, nástroj Costing je rozpozná.
Složka Příprava
může obsahovat náklady na přípravu výroby definované v šabloně pro prvky knihovny nebo vlastní prvky. V této složce jsou shromážděny přípravné operace, jako jsou Operace během přípravy
, Vlastní příprava
a Příprava načtení a uvolnění
. Složka slouží rovněž k seskupování všech nákladů na přípravu řezání, frézování a vrtání do příslušných operací přípravy výroby. Na náklady na přípravu řezání, frézování a vrtání se předpokládá 5 % celkových provozních nákladů, což je množství času na odebrání materiálu pro daný prvek vynásobený náklady na práci a na obrobení.
Například pokud má být na horní ploše dílu vyfrézovaná kapsa, je tato kapsa uvedená ve složce Frézování
a její příprava výroby je uvedená ve složce Operace přípravy
pod složkami Operace během přípravy
a Příprava načtení a uvolnění
. Všechny prvky sdílející stejný směr operace jsou umístěny ve stejné složce Operace přípravy
. Např. kapsa a díra na horní ploše jsou v jedné složce Operace přípravy
, zatímco operace čelního frézování a díra na pravé ploše jsou seskupeny v jiné složce Operace přípravy
.

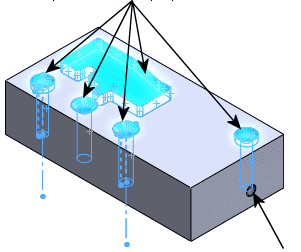

| Operace se svislým směrem jsou seskupeny v jedné přípravné operaci. |
 |
| Operace s vodorovným směrem jsou seskupeny v jiné přípravné operaci . |
Náklady na přípravu výroby jsou uvedeny na díl.
Jednotlivé náklady na přípravu výroby lze přetahovat do různých přípravných operací ve složkách Příprava, nebo je můžete umístit do nových přípravných operací.
Délka řezu
Operace délky řezu jsou k dispozici pouze tehdy, pokud je položka Tělo polotovaru nastavena na možnost Deska v podokně úloh Costing.
Délky řezu jsou trasy nástroje, které sledují 2D obráběcí operace, např. řezání laserem, vodním paprskem nebo plazmou. V dílech, které začínají jako plechový polotovar, se veškeré průchozí díry, řezy nebo geometrie vnější hranice řežou ve výchozím nastavení pomocí 2D obráběcích operací, přičemž se pro tyto prvky vytváří délky řezu.
Složka
Délka řezu obsahuje:
- počet řezů požadovaných pro daný díl
- metodu řezání
- náklady na každý řez
Náklady na každý řez jsou vypočítány takto:
Náklady = Délka řezu * náklady na jednotkovou délku v šabloně obrábění
Rozbalte složku Délka řezu a umístěte ukazatel na délku řezu
. Zobrazí se výpočet nákladů. Vyberte délku řezu. Zvýrazní se geometrie v modelu.
Frézování
Složka Frézování obsahuje operace jako frézování kapes, čelní frézování a frézování zkosení.
Operace frézování se vypočítávají pomocí rychlosti odstraňování materiálu (MRR). Rozbalte složku Frézování a umístěte ukazatel na operaci frézování. Zobrazí se výpočet nákladů. Vyberte operaci frézování. Zvýrazní se geometrie v modelu.

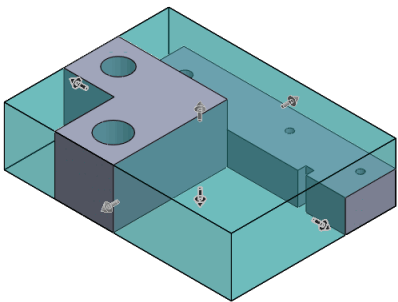

Když použijete nástroj Costing na díl, který je obráběn z polotovaru ve tvaru boku nebo válce, vypočítá software rozdíl mezi polotovarem a skutečným dílem, přičemž vynechává obráběné prvky jako díry či kapsy. Tyto rozdíly vytvoří prvky objemu, které přispívají k nákladům na díl, protože na jejich zhotovení jsou nutné operace frézování.
Jakýkoli nezaznamenaný objem obrábění je považován za prvek objemu. Prvek objemu se vypočítává jako objem těla polotovaru – (objem těla nákladů + prvek objemu obrábění).
Prvky objemu jsou příčinou nákladů na oddělení dílu z bloku nebo z válce. Náklady na obráběný díl sestávají z následujících položek:
- Náklady na tělo polotovaru
- Náklady na oddělení materiálu o potřebném objemu z těla polotovaru.
Objem materiálu odděleného od těla polotovaru pro výrobu dílu definuje prvky
objemů.
Nástroj Costing vypočítá příspěvek prvků objemu k celkovým nákladům na obrábění dílu.
Náklady můžete snížit změnou nástroje použitého k vytvoření prvku objemu. Klepnete-li pravým tlačítkem na prvek Objem
a změníte nástroj, můžete tím změnit výsledné náklady. Prvek objemu se také může objevit ve složce Nejsou přiřazeny žádné náklady
.
Děrování
Složka Děrování
obsahuje operace děrování a závitového děrování pro vytváření děr. V šabloně obrábění se vyberou příslušné velikosti vrtáků a závitníků, které se nejlépe hodí pro díry v dílu. Pokud v šabloně není vrták a závitník odpovídající velikosti, zobrazí se ikona upozornění
. Upozornění lze zrušit úpravou šablony obrábění a přidáním vrtáků a závitníků příslušné velikosti.
Operace děrování se vypočítávají z hodnoty rychlosti odstraňování materiálu (MRR) pro děrování a závitové děrování. Rozbalte složku Děrování a umístěte ukazatel na operaci děrování. Zobrazí se výpočet nákladů. Vyberte operaci děrování. Zvýrazní se geometrie v modelu.
Vlastní operace
Složka Vlastní operace obsahuje veškeré operace, které nejsou automaticky rozpoznány nástrojem Costing. Náklady na vlastní operaci se vypočítávají jako náklady spojené s celým dílem, hmotností dílu, konkrétními plochami dílu, hranami dílu, jednozdvihovou operací nebo časem.
Např. pokud se má díl barvit, lze přiřadit náklady na barevnou úpravu k celému dílu nebo konkrétním plochám dílu. Pokud se budou barevně upravovat konkrétní plochy, uveďte náklady na nabarvení dílu jako náklady na určitou oblast, např. v dolarech na čtverečný palec.
Lze nastavit vlastní operace do šablony obrábění a použít operace automaticky nebo ručně.
Můžete také Vlastní operace lze rovněž vytvářet bez úprav šablony po klepnutí na Vytvořit vlastní operaci ve správci CostingManager.
Každá položka ve složce má název operace, který jste vybrali, a typ výběru.
Umístěním ukazatele na vlastní operaci zobrazíte vzorec použitý pro výpočet nákladů.
Prvky knihovny
Složka Prvky knihovny obsahuje všechny prvky knihovny v daném dílu. Náklady na každou položku se vypočítávají jako náklady na prvek, jak je definován v šabloně pro obrábění.
Umístěním ukazatele na prvek knihovny
zobrazíte vzorec použitý pro výpočet nákladů.
Nejsou přiřazeny žádné náklady
Složka
Nejsou přiřazeny žádné náklady obsahuje prvky, které:
- nejsou rozpoznány nástrojem Costing
- nejsou definovány v šabloně obrábění
- mají nulové náklady
Pokud nastavíte náklady na prvek na nulu, prvek se přesune do této složky. Pokud přiřadíte náklady k prvku ve složce Nejsou přiřazeny žádné náklady
, prvek se přesune do příslušné složky a zobrazí se kurzívou s hvězdičkou, která označuje přepsání. Pokud prvek, k němuž přiřazujete náklady, není délkou řezu, frézováním, děrováním nebo prvkem knihovny, bude přiřazen do složky Vlastní operace
.
