PropertyManager Obrázek skici: stránka 2

Druhá strana správce PropertyManager Obrázek skici vám umožňuje vytvořit vektorová data nakreslením obrysů, nebo výběrem oblastí podle barvy. Tímto se vytvoří skica, kterou lze uložit a podle potřeby upravovat.

Způsoby použití zahrnují převedení:
  • Loga společnosti

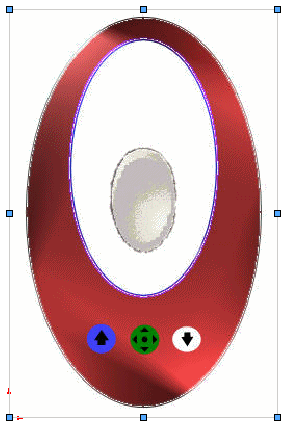

  • Naskenované geometrické návrhy:

Druhá stránka správce PropertyManager Obrázek skici je dostupná pouze jako doplňkový modul. Klepněte na položku nabídky Nástroje > Doplňkové moduly a v dialogovém okně vyberte položku Automatické trasování.

Klepněte na tlačítko PM_next.gif a z druhé stránky správce PropertyManager Obrázek skici nastavte tyto parametry pro převedení rastrových dat na vektorová data:

Nastavení trasování

  Nástroje na výběr

Použít pro výběr obdélníkových částí

Vyberte obdélníkové plochy.

Použít pro výběr oblastí nakreslených volnou rukou

Vyberte nepravidelné plochy načrtnutím po sobě jdoucích přímých a zakřivených čar.

Použít pro výběr polygonových částí

Vyberte mnohoúhelníkové plochy načrtnutím po sobě jdoucích přímých čar.

Umožňuje výběr barvy eye_dropper.png

Vyberte plochu podle barvy.
PM_ColorSelected_AutoTrace.gif Označuje barvu vybranou pomocí výběrového nástroje Použít pro výběr barvyeye_dropper.png.
  Začít trasu Zobrazí výsledy oblasti nebo barevný výběr.

Nastavení náhledu

Zobrazit zdrojový obrázek
Zobrazit geometrii trasování Zaškrtnutím nebo zrušením zaškrtnutí tohoto políčka můžete zobrazit geometrii trasování vybranou k převodu.
show_trace_geometry_cleared.gif show_trace_geometry_selected.gif
Zobrazit zdrojový obrázek zapnuto Zobrazit zdrojový obrázek a Zobrazit geometrii trasování zapnuto
show_trace_sel-show source-clear.gif
Zobrazit zdrojový obrázek vypnuto a Zobrazit geometrii trasování zapnuto

Přizpůsobení

Všechny posuvníky upravují úroveň zdrojového obrázku.
Jas obrázku Upravuje úroveň jasu.
Kontrast obrázku Upravuje rozdíl mezi světlými a tmavými plochami.
Tolerance barvy Upravte stupeň, do kterého aplikace rozpoznává vybranou barvu.
Tolerance rozpoznávání Upravuje míru, do jaké vytvořené trasování odpovídá geometrii.

Video: Tolerance rozpoznávání automatického trasování

Použít

Použít Klepnutím na Použít ověřte geometrii trasování.
Geometrie trasování se nestane geometrií SolidWorks, kterou můžete uložit jako soubor .sldprt, dokud neukončíte správce PropertyManager Obrázek skici.
