Le PropertyManager Nervure

Ajoute du matériau sur un seul côté de l'esquisse.

Ajoute du matériau uniformément sur les deux côtés de l'esquisse.

Ajoute du matériau uniquement sur l'autre côté de l'esquisse.

La nervure est extrudée parallèlement à l'esquisse.

La nervure est extrudée dans la direction normale à l'esquisse.

Crée un angle de dépouille vers l'extérieur. Si cette option est désactivée, un angle de dépouille vers l'intérieur est créé.

Crée une nervure qui prolonge les contours de l'esquisse de sorte qu'ils soient normaux à la direction de l'esquisse et jusqu'à ce qu'ils rencontrent une limite.

Crée une nervure qui prolonge les contours de l'esquisse, en continuant avec la même équation de contour jusqu'à ce que la nervure rencontre une limite. Par exemple, si l'esquisse est un arc de cercle, Naturelle prolonge la nervure en utilisant l'équation du cercle jusqu'à ce qu'elle rencontre une limite.

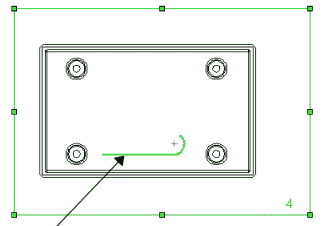

Dans cet exemple, la nervure prolonge le contour de l'arc, utilisant l'équation du cercle jusqu'à ce qu'elle rencontre une limite, formant ainsi un cercle. L'autre extrémité de l'esquisse est prolongée à l'aide d'une équation de ligne droite, jusqu'à ce qu'elle rencontre une limite.
