Borgne
|
Crée la tôle pliée sur arête en fonction de la Longueur et de la Direction spécifiées.
- Longueur
- Inverser la direction
 . Change la direction de la tôle pliée sur arête.
-
Intersection virtuelle extérieure
 , Intersection virtuelle intérieure

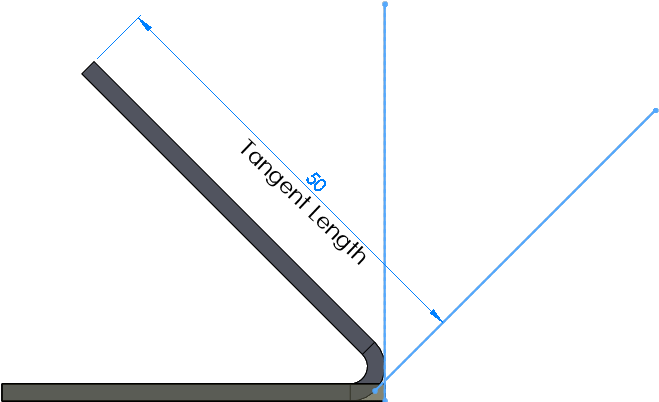

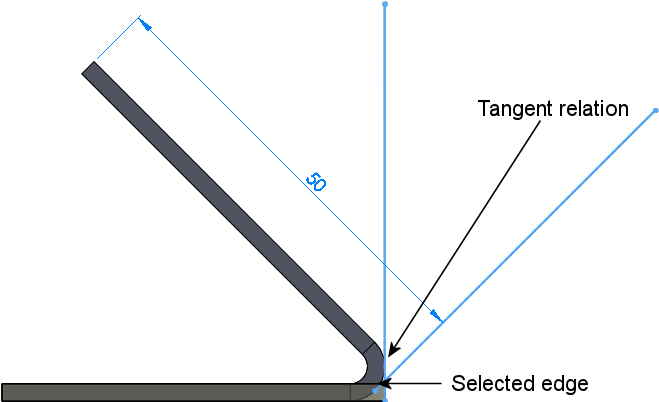

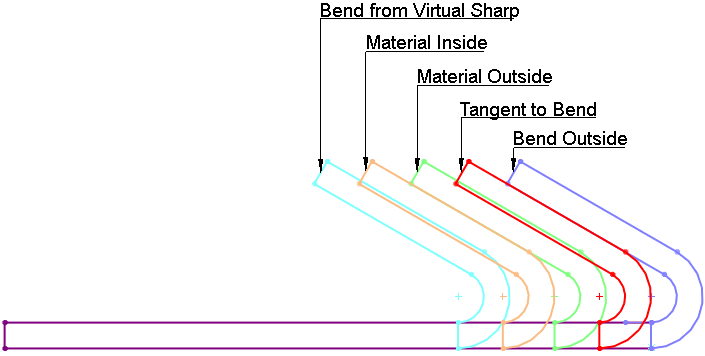

 , Pli tangent
 . Spécifie l'origine de la mesure. Une intersection virtuelle crée un point d'esquisse au point d'intersection virtuelle de deux entités d'esquisse (voir Création d'intersections virtuelles). L'option Pli tangent est valide pour les plis supérieurs à 90º et vous permet d'utiliser la longueur tangente d'une tôle pliée comme base pour le calcul de la longueur. Vous pouvez saisir la longueur tangente sans utiliser de calculs supplémentaires.
|
|
Jusqu'au sommet
|
Crée la tôle pliée sur arête jusqu'à un sommet que vous sélectionnez dans la zone graphique. Vous pouvez la créer dans la direction normale au plan de la tôle pliée ou parallèle à la tôle de base pliée.
|
Normal au plan de la tôle pliée
|
Le sommet sélectionné coïncide avec la face de fin de la tôle pliée sur arête.
|
|
Parallèle à la tôle de base pliée
|
Le sommet sélectionné passe par un plan qui est parallèle à la face de la tôle de base pliée.
 |
| Normal au plan de la tôle pliée. Le sommet rouge coïncide avec la face de fin de la tôle pliée sur arête. (Une ligne d'esquisse est affichée pour plus de clarté.) |
 |
| Parallèle à la tôle de base pliée. Le sommet rouge passe par un plan qui est parallèle à la face de la tôle pliée de base. (Une ligne d'esquisse est affichée pour plus de clarté.) |
|
|
|
Jusqu'à l'arête et fusionner
|
Dans une pièce à corps multiples, fusionne l'arête sélectionnée avec une arête parallèle sur un autre corps. Sélectionnez une arête de destination sur le second corps.
|
Intersection virtuelle extérieure , Intersection virtuelle intérieure
|
Spécifie l'origine de la mesure.
|
|
Sélectionnez une arête de destination
|
|
|
