Propriétés du document - Cotes de chanfrein

Vous pouvez spécifier des paramètres d'habillage pour les cotes de chanfrein au niveau du document. Disponible pour tous types de document.

Pour ouvrir cette page :

une mise en plan étant ouverte, cliquez sur Options (barre d'outils Standard), sélectionnez Propriétés du document, puis Cotations > Chanfrein.

Norme d'habillage générale

Norme d'habillage générale Héritée des paramètres de la page Norme d'habillage.

Norme des cotes de chanfrein de base

Norme des cotes de chanfrein de base
Sélectionnez une norme :
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Style de la ligne d'attache

Style de la ligne d'attache Sélectionnez : un style.
Epaisseur de la ligne d'attache Sélectionnez : une épaisseur ou sélectionnez Taille personnalisée et entrez une épaisseur.

Texte

Police

Cliquez pour modifier la police.
Justification du texte horizontal Gauche
Centré
Droite
verticalvertical Fibre supérieure
Milieu
Bas

Format du texte de chanfrein

1 X 1 Distance par distance
1 X 45° Distance par angle
45° X 1 Angle par distance
C1 Distance du chanfrein (angles de 45 degrés uniquement)
Format du "X" Sélectionnez un x majuscule ou minuscule.

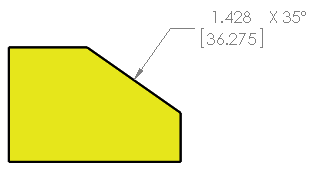

Double cotations

Afficher avec double cotation Sélectionnez cette option pour afficher les doubles unités.
Afficher les unités pour la double cotation Sélectionnez pour afficher les unités pour le second ensemble de cotes.
Position de la valeur de cote Dessuschamfer_dual_dim_top.gif

Précision primaire

Précision des unités Pour la valeur, sélectionnez le nombre de chiffres après le signe décimal.
PM_Tol_Precision_DualDim.gif Tolérance/Précision Pour la tolérance, sélectionnez le nombre de chiffres après le signe décimal.

Précision angulaire

Précision des unités Pour la valeur, sélectionnez le nombre de chiffres après le signe décimal.
Tolérance/Précision Pour la tolérance, sélectionnez le nombre de chiffres après le signe décimal.

Calque

Calque
Sélectionnez un calque.
Vous devez d'abord créer des calques pour la mise en plan avant de pouvoir les sélectionner comme propriétés de document.
Vous devez sélectionner Selon la norme sous Calque (barre d'outils Calque) dans le document de vue de mise en plan pour appliquer ces paramètres de calque.

Position du texte

Texte horizontal
Texte horizontal, souligné
Texte incliné
Texte incliné, souligné
Texte horizontal, le long de la ligne de rappel du modèle

Options

Tolérance

Cliquez pour définir la tolérance.
