Supprimer des fonctions dans la boîte de dialogue Equations

Vous pouvez définir des équations permettant la suppression conditionnelle de certaines fonctions. Vous pouvez également supprimer des fonctions directement dans la boîte de dialogue Equations.

Pour supprimer des fonctions à partir de la boîte de dialogue Equations :

  1. Effectuez l'une des opérations suivantes :
    • Cliquez sur EquationsOTTool_Equations_Tools.gif (barre d'outils Outils).
    • Cliquez sur Outils > Equations.
    • Dans l'arbre de création FeatureManager, cliquez à l'aide du bouton droit de la souris sur le dossier EquationsFM_equations.gif et sélectionnez Gestion des équations.
  2. Sélectionnez la Vue d'équationsequations_view_icon.
  3. Supprimez la fonction a :
    1. Dans la section Fonctions de la boîte de dialogue Equations, cliquez sur une cellule vide.
    2. Dans l'arbre de création FeatureManager, cliquez sur la fonction à supprimer.

      Le nom de la fonction s'affiche dans la section Fonctions. Le logiciel SolidWorks ajoute un = (signe égal) dans la cellule suivante et affiche une liste déroulante avec des options pour Variables globales, Fonctions, Propriétés du fichier et Mesurer.

    3. Dans Variables globales, sélectionnez suppressed et cliquez sur PM_OK.gif.

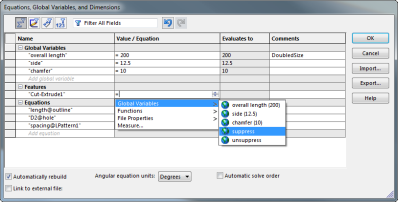

      Suppressed_Feature

      Suppressed est ajouté à la colonne Equivaut à.

      Vous pouvez également effectuer la suppression conditionnelle d'une fonction à l'aide de la syntaxe de la fonction if de Visual Basic.

  4. Cliquez sur OK.
