Propriétés du document - Notes

Vous pouvez spécifier des paramètres d'habillage pour les notes au niveau du document. Disponible pour tous types de document.

Pour ouvrir cette page :

une mise en plan étant ouverte, cliquez sur Options (barre d'outils Standard), sélectionnez l'onglet Propriétés du document, puis Annotations > Notes.

Norme d'habillage générale

Norme d'habillage générale Héritée des paramètres de la page Norme d'habillage.

Norme des notes de base

Norme des notes de base
Sélectionnez une norme :
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Style de la ligne d'attache

Style de la ligne d'attache Sélectionnez : un style.
Epaisseur de la ligne d'attache Sélectionnez : une épaisseur ou sélectionnez Taille personnalisée et entrez une épaisseur.

Texte

Police

Cliquez pour modifier la police.
Alignement du texte Sélectionnez
  • Au centre
  • Gauche
  • Droite

Point d'attache

Point d'attache Sélectionnez une position de point d'attache par défaut :
  • Le plus proche
  • Gauche
  • Droite

Affichage des lignes d'attache

Affichage des lignes d'attache Sélectionnez l'une des options suivantes :
  • Cassure droite
  • Brisée. Insère une brisure horizontale dans la ligne d'attache qui est alignée au texte. Sélectionnez selon les cas :
    • Utiliser la longueur de la ligne d'attache du document. La longueur de la ligne d'attache est dérivée des paramètres de la page Annotations.
    • Longueur de la ligne d'attache. Vous permet de saisir la longueur de la portion non brisée de la ligne d'attache.
  • Souligné
Alignement automatique des lignes d'attache (disponible pour les normes DIN et JIS). Permet à la ligne d'attache de s'accrocher à un côté de la bulle.

Bordure

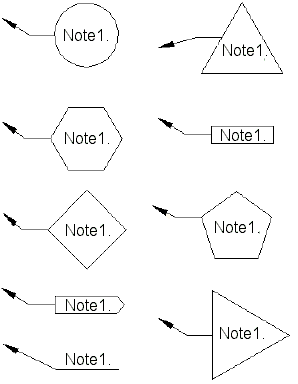

Style Sélectionnez Aucun pour afficher la note sans style de bordure ou sélectionnez un style de bordure.
Taille Sélectionnez une taille dans la liste (un nombre spécifique de caractères), Au mieux (s'ajuste automatiquement au texte) ou Taille personnalisée (vous définissez la taille de la bulle).
Si vous sélectionnez Au mieux, vous pouvez ajouter une marge pour spécifier un décalage entre la bordure et le texte.
tight-fit.gif tight-fit-padded.gif
Au mieux Ajusté avec 0,25 pouce de marge intérieure

Calque

Calque
Sélectionnez un calque.
Vous devez d'abord créer des calques pour la mise en plan avant de pouvoir les sélectionner comme propriétés de document.
Vous devez sélectionner Selon la norme sous Calque (barre d'outils Calque) dans le document de vue de mise en plan pour appliquer ces paramètres de calque.
