Pour combiner des cotes de positionnement:

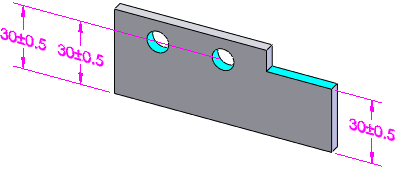

- Ouvrez un modèle comprenant des cotes à combiner. Vous pouvez, par exemple, combiner les trois cotes illustrées ci-dessous en une seule.
Lorsque vous combinez des cotes de positionnement, elle doivent toutes avoir la même fonction initiale.
- Appuyez sur la touche Ctrl et sélectionnez les trois cotes de gauche à droite.
- Cliquez à l'aide du bouton droit de la souris et sélectionnez Cote combinée.

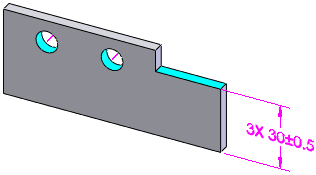

Les cotes sont combinées en une seule, au niveau de la dernière cote sélectionnée, et le nombre d'occurrences est automatiquement ajouté.
Pour décomposer à nouveau les cotes en cotes individuelles, cliquez à l'aide du bouton droit de la souris sur la cote combinée et sélectionnez Annuler Cote combinée. Pour combiner ou rompre les tolérances géométriques combinées, les options sont Combiner tolérance géométrique et Rompre tolérance géométrique combinée.
