Création de cotes entre les arêtes de deux arcs

Pour créer une cote entres les arêtes de deux arcs:

  1. Cliquez sur Cotation intelligente Tool_Smart_Dimensions_Relations.gif (barre d'outils Cotes/Relations) ou sur Outils > Cotes > Intelligentes.
  2. Sélectionnez l'arête du premier arc, puis l'arête du second.


  3. Appuyez sur Maj., puis cliquez pour appliquer la cote entre les deux arêtes.

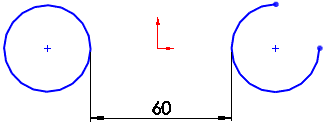

    • Applique une cote minimale entre la première et la deuxième condition d'arc.

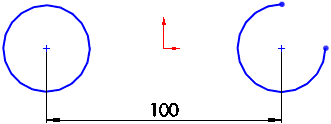

    • Ouvre le PropertyManager Cotation PropertyManager dans lequel vous pouvez changer la manière dont la distance est mesurée.
