Modification de cotes cumulées angulaires

Vous pouvez modifier des cotes cumulées angulaires existantes.

Pour modifier des cotes cumulées angulaires:

  1. Dans le PropertyManager Cote sur l'onglet Lignes d'attache, assurez-vous qu'Afficher en cote en chaîne est sélectionné.

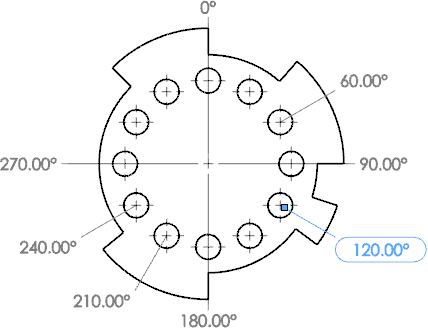

  2. Dans la zone graphique, cliquez avec le bouton droit de la souris sur une cote cumulée angulaire qui est sur le modèle et cliquez sur Casser l'alignement.
  3. Faites glisser la chaîne de cotes cumulées pour la déplacer.

    Toutes les cotes cumulées sur la chaîne se déplacent, sauf la cote à laquelle l'alignement est rompu.


  4. Cliquez avec le bouton droit de la souris sur une cote cumulée angulaire qui se trouve sur le bride et cliquez sur Options d'affichage, puis choisissez parmi ces options :
    Option Description

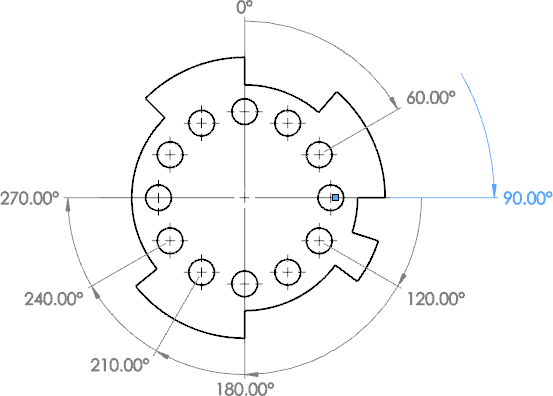

    Aligner la cote d'exécution Aligne toutes les cotes cumulées.

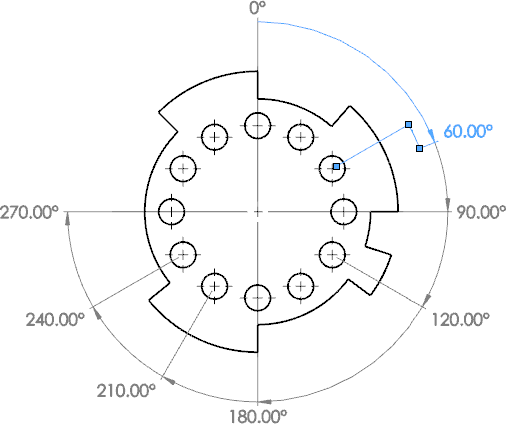

    Décroché Permet de plier la ligne d'attache d'une cote et de la repositionner.

    Recalculer la cote d'exécution Applique l'algorithme de décalage automatique aux cotes cumulées.

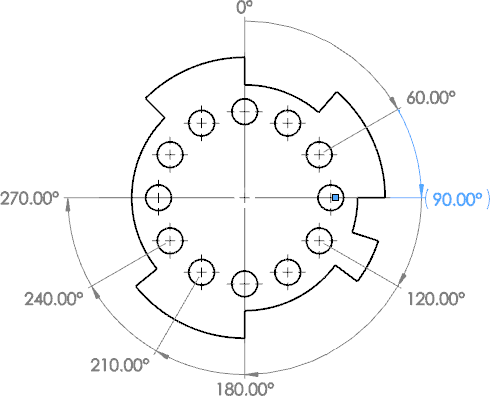

    Montrer les parenthèses Ajoute des parenthèses autour de la cote sélectionnée.

    Montrer en tant que cote de contrôle Affiche la cote sélectionnée comme une cote de contrôle.
