Anzeigen ausgeblendeter oder ausgeschlossener Körper in Darstellungen

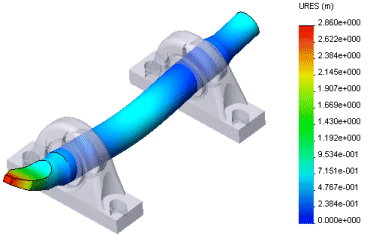

Beim Darstellen von Ergebnissen für Baugruppen mit ausgeblendeten oder ausgeschlossenen Körpern können Sie die Ergebnisse der anderen Komponenten im Kontext der gesamten Baugruppe anzeigen, indem Sie ausgeblendete oder ausgeschlossene Körper in steuerbar transparenten Farben abbilden.

  1. Stellen Sie das gewünschte Ergebnis in einem Baugruppendokument dar, das eine oder mehrere ausgeblendete Komponenten enthält.
  2. Klicken Sie mit der rechten Maustaste auf das Darstellungssymbol, und wählen Sie die Option Einstellungen aus dem Kontextmenü.
  3. Wählen Sie im PropertyManager Ausgeblendete Körper anzeigen oder Ausgeschlossene Körper anzeigen aus.
  4. Wählen Sie eine der folgenden Optionen aus:
    • Transparent (einzelne Farbe) zum Anzeigen aller ausgeblendeten Teile in einer einzelnen Farbe Ihrer Wahl. Sie können die Transparenz mit dem Schieberegler anpassen.
    • Transparent (Teilfarben) zum Anzeigen aller ausgeblendeten Teile in der Farbe des Modus 'Schattiert'. Sie können die Transparenz mit dem Schieberegler anpassen.
  5. Klicken Sie auf .
