Wenn eine oder mehrere Komponenten sehr weit vom Baugruppenursprung entfernt liegen, scheint die Baugruppe zu verschwinden, wenn Sie auf „In Fenster zoomen“ klicken. Die Baugruppe wird sehr stark vergrößert, um sowohl die Komponenten in der Nähe des Ursprungs als auch die vom Ursprung weit entfernt liegenden Komponenten zu berücksichtigen.
- Klicken Sie in AssemblyXpert auf Analysieren und beheben
, um die weit entfernten Komponenten näher an den Ursprung zu bringen, damit die Baugruppe sichtbar ist, wenn Sie auf In Fenster zoomen
klicken. Sie können dann entscheiden, ob die Komponenten wirklich zur Baugruppe gehören oder gelöscht werden sollten.
Die folgenden Beispiele zeigen ein mit In Fenster zoomen angepasstes Modell vor und nach dem Klicken auf Analysieren und beheben .
|

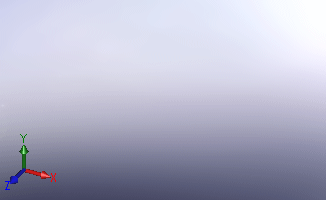

Vorher
|
Da die Komponenten sehr weit entfernt liegen, ist nichts sichtbar, wenn Sie auf „In Fenster zoomen“ klicken.
|
|

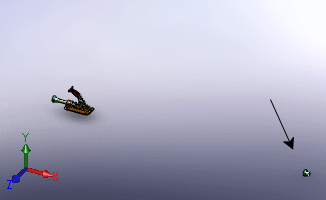

Nachher
|
SolidWorks verschiebt die weit entfernte Komponente näher an den Ursprung. Der Abstand zum Ursprung ist aber weiterhin deutlich.
|
