PropertyManager Maßhilfslinien

Im PropertyManager Maßhilfslinien können Sie die Anzeige von Bemaßungen festlegen.

So öffnen Sie diesen PropertyManager:

Wählen Sie eine oder mehrere Bemaßungen aus, und klicken Sie dann auf Hinweislinien im PropertyManager Bemaßung.

Wenn Sie mehrere Bemaßungen auswählen, stehen nur die Eigenschaften, die auf alle ausgewählten Bemaßungen zutreffen, zur Verfügung.

Maßhilfslinien-/Hinweislinienanzeige

Die verfügbaren Pfeil- und Hinweislinienarten hängen vom ausgewählten Bemaßungstyp ab.

Pfeilplatzierung Sie können die Platzierung von Pfeilen in Bezug auf die Bemaßung Maßhilfslinien festlegen: Außen PM_arrow_outside_dim.gif, Innen PM_arrow_inside_dim.gif, Intelligent PM_arrow_smart_dim.gif, Gerichtete Hinweislinie PM_Directed_Leader.gif.

Mit der Option Intelligent wird festgelegt, dass Pfeile automatisch außerhalb von Maßhilfslinien eingeblendet werden, wenn zu wenig Platz für den Bemaßungstext und die Pfeilspitzen vorhanden ist.

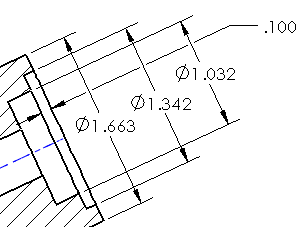

Eine Gerichtete Hinweislinie kann in jedem beliebigen Winkel auf die Feature-Oberfläche ausgerichtet sein und in einer Beschriftungsebene parallel zur Feature-Achse platziert sein.

Runde Pfeilspitzenziehpunkte dim_arrow_handle_circle.gif werden auf Bemaßungspfeilen eingeblendet, wenn die Bemaßungen ausgewählt werden. Der Cursor ändert sich in Pointer_Arrowhead_Direction.gif, wenn er sich über den Ziehpunkten der Pfeilspitzen befindet. Wenn Sie auf einen Pfeilspitzenziehpunkt klicken (auf einen der Ziehpunkte, wenn es zwei für die Bemaßung gibt), wechseln die Pfeile nach außen oder nach innen.
Ordinatenkette Wählen Sie diese Option aus, um die Ordinatenbemaßungen zu verketten.
Stil Sie können verschiedene Arten für jeden einzelnen Pfeil auswählen, wenn zwei Pfeile für eine Bemaßung vorliegen. Dieses Feature wird für die JIS-Bemaßungsnorm unterstützt. Die beiden Listen werden nur dann im PropertyManager Bemaßung angezeigt, wenn von der Bemaßungsnorm zwei verschiedene Arten festgelegt sind.
RadiusPM_Radius_WitnessLeader.gif Legt fest, dass die Bemaßung an einem Kreisbogen oder Kreis den Radius anzeigt.
DurchmesserPM_Diameter_WitnessLeader.gif Legt fest, dass die Bemaßung an einem Kreisbogen oder Kreis den Durchmesser anzeigt.
LinearPM_Linear_WitnessLeader.gif Bestimmt, dass eine Durchmesserbemaßung linear (nicht radial) angezeigt wird.
DIAM_LIN.gif DIAM_RAD.gif
Linear Radial
Perspektivisch verkürztPM_Foreshortened_WitnessLeader.gif Legt fest, dass die Radiusbemaßungslinie perspektivisch verkürzt (gebrochen) wird. Dies ist nützlich, wenn der Mittelpunkt eines Radius außerhalb der Zeichnung liegt oder mit einer anderen Zeichenansicht interferiert.

Verwenden Sie die Bemaßungsziehpunkte, um den Mittelpunkt und die Biegungen neu zu positionieren.

Wenn eine Durchmesserbemaßung an eine Stelle in einer Ansicht verschoben wird, an der sie nicht passt, wird sie perspektivisch verkürzt. dim_foreshortened2.gif
Wenn Sie einen perspektivisch verkürzten Radius oder Durchmesser bemaßen, wird auch die Bemaßung als Zick-Zack-Linie angezeigt.
Durchgezogene HinweisliniePM_SolidLeader_WitnessLeader.gif Definiert die Anzeige einer durchgehenden Linie durch den Kreis von Radialbemaßungen. In der Norm ANSI nicht verfügbar.
Gestrichelte HinweisliniePM_OpenLeader_WitnessLeader.gif
Ein Pfeil / Durchgezogene HinweisliniePM_OneArrowSolidLeader.gif
Ein Pfeil / Gestrichelte HinweisliniePM_OneArrowOpenLeader.gif
Zwei Pfeile / Durchgehende HinweisliniePM_TwoArrowsSolidLeader.gif
Zwei Pfeile / Gestrichelte HinweisliniePM_TwoArrowsOpenLeader.gif
Senkrecht zur AchsePM_PerpendicularToAxis.gif (Bei Auswahl von LinearPM_Linear_WitnessLeader.gif für eine Radialbemaßung verfügbar)
Hinweislinie mit mehreren Knicken PM_dim_Leader_Multijog.gif (Verfügbar für Durchmesser-, Radius- und Fasenbemaßungen sowie Bohrungsbeschreibungen)
Parallel zur AchsePM_ParallelToAxis_WitnessLeader.gif (Bei Auswahl von LinearPM_Linear_WitnessLeader.gif für eine Radialbemaßung verfügbar)
Bemaßung an Innenseite des Kreisbogens Legt fest, dass der Bemaßungspfeil an der Innenseite des Kreisbogens liegt. Verwenden Sie diese Option in Verbindung mit der Einstellung Pfeile (entweder Innen oder Außen), um die bei Ihnen geltenden Zeichnungsnormen zu erfüllen.
Dimension_Inside_Arc.gif Dimension_Outside_Arc.gif
Bemaßung an Innenseite EIN

Pfeile an Außenseite gesetzt

 Bemaßung an Innenseite AUS

Pfeile an Außenseite gesetzt
Zweiten Pfeil des Dokuments verwenden Bestimmt, dass eine Durchmesserbemaßung (nicht linear angezeigt) mit Außenpfeilen bei der Verwendung eines zweiten Pfeiles der Standardeinstellung des Dokuments folgt.
Um die Dokument-Standardeinstellung festzulegen, wählen Sie Zweiten Außenpfeil anzeigen an einer der folgenden Stellen: Um den Dokumentstandard außer Kraft zu setzen, deaktivieren Sie Zweiten Pfeil des Dokuments verwenden, und wählen Sie dann Zweiten Außenpfeil anzeigen, um die Pfeilanzeige ein- oder auszuschalten.
2NDARO1.gif 2NDARO2.gif
Zweiter Pfeil EIN Zweiter Pfeil AUS
Biegelänge des Dokuments Verwendet den Wert für Länge der geknickten Hinweislinie in Dokumenteigenschaften - Bemaßungen . Wenn diese Option deaktiviert ist, können Sie die Länge der geknickten Hilfslinie definieren. Geben Sie in das Feld einen Wert ein.
Genickte Hinweislinie zum Text verlängern Bei der Auswahl dieser Option wird festgelegt, dass die Schultern der genickten Hinweislinien für Radius, Durchmesser, Fase und Bohrungsbeschreibungen sich treffen und auf das Ende des Texts in der entsprechenden Textzeile ausgerichtet werden.
  • Links- und rechtsseitige Hinweislinien, für die Nach oben ausrichten eingestellt ist, werden zur oberen Textzeile in der Bemaßung zentriert.
    leader-left-left-top.png leader-right-top.png
  • Links- und rechtsseitige Hinweislinien, für die Nach unten ausrichten eingestellt ist, werden zur unteren Textzeile in der Bemaßung zentriert.
    leader-left-right-bottom.png leader-right-bottom.png

Wenn diese Option deaktiviert ist, stoppen die Schultern der genickten Hinweislinien am Bemaßungstextrahmen.

Um eine Standardoption festzulegen, klicken Sie auf Extras > Optionen > Dokumenteigenschaften > Bemaßungen. Wählen Sie unter Geknickte Hinweislinien die Option Auf Text erweitern aus.

Art der Hinweislinie

Dokumentanzeige verwenden Wählen Sie diese Option aus, um den Stil und die Dicke zu verwenden, die für den ausgewählten Bemaßungstyp konfiguriert sind:

Deaktivieren Sie diese Option, um die Art der Hinweislinie tools_options_frameleaderstyle.gif oder die Dicke tools_options_frameleaderthickness.gif festzulegen.

Bruchkanten

Bruchkanten Wählen Sie diese Option aus, um Bemaßungs- und Maßhilfslinien zu unterbrechen, wenn diese andere Bemaßungs- oder Maßhilfslinien in Zeichnungen schneiden.
Sie können festlegen, dass die Maßhilfslinien nur unterbrochen werden, wenn Pfeilspitzen geschnitten werden. Siehe Dokumenteigenschaften - Bemaßungen , und wählen Sie Nur rund um Bemaßungspfeile unterbrechen.
Aktiviert
Deaktiviert
Wenn die Bemaßungslinien unterbrochen sind, werden sie an Linien gebrochen, die sich in der Nähe befinden. Wenn eine Bemaßung bedeutend verschoben wird, so kann es sein, dass sie nicht an Bemaßungen unterbrochen wird, die sich in der Nähe befinden. Um die Anzeige zu aktualisieren, machen Sie die Unterbrechung rückgängig, und unterbrechen Sie die Bemaßungslinien dann erneut.
Dokumentabstand Verwendet den Wert in Dokumenteigenschaften - Bemaßungen.
Abstand Geben Sie einen Wert ein, wenn Sie nicht den Dokumentstandard verwenden.
Maßhilfslinien unterbrechen Unterbricht Maßhilfslinien um Bemaßungslinien und andere Maßhilfslinien.
Bemaßungslinie unterbrechen Unterbricht die Bemaßungslinie um andere Bemaßungslinien und andere Maßhilfslinien.

Benutzerdefinierte Textposition

  Radialer Bemaßungstext
Durchgehende Maßlinie, ausgerichteter Text PM_SolidLeader_AlignedText.gif
Unterbrochene Maßlinie, horizontaler Text PM_BrokenLeader_HorizText.gif
Unterbrochene Maßlinie, ausgerichteter Text PM_BrokenLeader_AlignedText.gif

Bogenbedingung

Sie können die Art der Bemaßung zwischen Kreisbogen oder Kreisen festlegen.

Erste Kreisbogenbedingung oder Zweite Kreisbogenbedingung Wählen Sie zwischen Mitte, Min. oder Max..
Wenn Sie Abstände zu Kreisbogen oder Kreisen bemaßen, sind die folgenden Optionen verfügbar:
  • Erste Kreisbogenbedingung bestimmt, wo am Kreisbogen oder Kreis der Abstand gemessen wird.
  • Zweite Kreisbogenbedingung bestimmt, wo das zweite Element des Abstandes gemessen wird, wenn beide Elemente Bögen oder Kreise sind..
In diesen Beispielen ist die Erste Kreisbogenbedingung auf Mitte und die Zweite Kreisbogenbedingung wie angegeben eingestellt.
DIM2CIR1.gif DIM2CIR2.gif DIM2CIR3.gif
Mitte (Standard) Min (nächstgelegener Punkt) Max (entferntester Punkt)
