PropertyManager Verstärkungsrippe

Fügt Material zu nur einer Seite der Skizze hinzu.

Fügt Material in gleicher Weise zu beiden Seiten der Skizze hinzu.

Fügt Material nur zur anderen Seite der Skizze hinzu.

Erstellt die lineare Austragung der Verstärkungsrippe parallel zur Skizze.

Erstellt die lineare Austragung der Verstärkungsrippe normal auf die Skizze.

Erstellt den Formschrägewinkel nach außen. Wenn diese Option deaktiviert ist, wird ein nach innen gerichteter Formschrägewinkel erstellt.

Eine Verstärkungsrippe wird erstellt, die die normal auf die Skizzenrichtung verlaufenden Skizzenkonturen soweit verlängert, bis diese an die Begrenzungen stoßen.

Eine Verstärkungsrippe wird erstellt, die die Skizzenkonturen verlängert und mit derselben Konturengleichung fortsetzt, bis die Verstärkungsrippe an eine Begrenzung stößt. Wenn die Skizze z. B. ein Bogen eines Kreises ist, verlängert Natürlich die Verstärkungsrippe mit der Kreisgleichung, bis diese auf eine Begrenzung stößt.

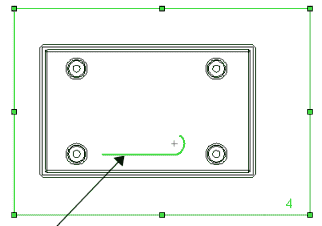

In diesem Beispiel verläuft die Verstärkungsrippe von der Bogenkontur weg unter Verwendung einer Kreisgleichung, bis sie auf eine Begrenzung stößt und einen Kreis bildet. Das andere Ende der Skizze wird unter Verwendung einer Gerade-Linie-Gleichung erstellt, bis es auf eine Begrenzung stößt.
