PropertyManager Magnetlinie

Sie können mithilfe von Magnetlinien Stücklistensymbole ausrichten.

So zeigen Sie den PropertyManager Magnetlinie an:

Klicken Sie in einer Zeichnung auf MagnetlinieTool_magnetic_line_annotations.gif (Beschriftungs-Symbolleiste) oder auf Einfügen > Beschriftungen > Magnetlinie.

Parameter

Länge Legt die Linienlänge fest.
Winkel Legt den Winkel der Linie zwischen 0 und 180 Grad von der Horizontalen fest.
Abstand Wählen Sie eine der folgenden Optionen aus:

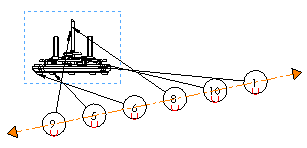

Gleich

Verteilt die Stücklistensymbole gleichmäßig unter den äußeren Stücklistensymbolen.

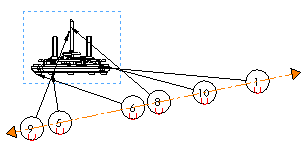

Freies Ziehen

Sie können die Stücklistensymbole beliebig auf der Linie platzieren.
