Beispiele für Bemaßungstoleranz und -genauigkeit

Sie können lt. den folgenden BeispielenToleranz- und Präzisionsoptionen im PropertyManager Bemaßungswert festlegen.

Verfügt das Teil über mehrere Konfigurationen, klicken Sie auf Konfigurationen, um die ausgewählten Konfiguration zu ändern.

Änderungen an Toleranzen von steuernden Bemaßungen in der Zeichnung werden vom Modell übernommen.

Grundlegend Fügt einen Rahmen um den Bemaßungstext hinzu. Bei geometrischer Bemaßung und Toleranzerstellung weist Grundlegend auf den theoretisch exakten Wert der Bemaßung hin.
Zweiseitig Zeigt die Nennbemaßung an, gefolgt von separaten höheren und niedrigeren Toleranzen. Definieren Sie in button_dim_tol_max.gif und button_dim_tol_min.gif Werte für die Mengen über und unter dem Nominalwert.
Limit Zeigt den oberen und unteren Grenzwert für die Bemaßung an. Definieren Sie in button_dim_tol_max.gif und button_dim_tol_min.gif Werte für die Mengen über und unter dem Nominalwert. Die Toleranzwerte werden zum Nennwert addiert und vom Nennwert subtrahiert.
Symmetrisch Zeigt die Nennbemaßung an, gefolgt von der Toleranz. Definieren Sie in button_dim_tol_max.gif denselben Wert für die Mengen über und unter dem Nennwert.
MIN Zeigt den Nennwert an mit dem Suffix MIN.
MAX Zeigt den Nennwert an mit dem Suffix MAX.

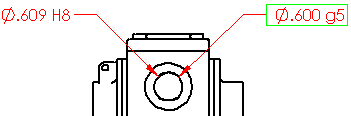

Passtoleranzen Toleranzen Definiert die Toleranz nach Klassifizierung und alphanumerischen Werten. In diesem Beispiel:
  • Toleranztypdim_tol.png = Passung
  • Klassifizierungdim_tol_fit_class.png = Abstand
  • BohrungspassungSchaltfläche dim_tol_fit_hole.png = H8
  Legt die Toleranz der Welle mit dem Wert g5 des Wellenpassung fest.

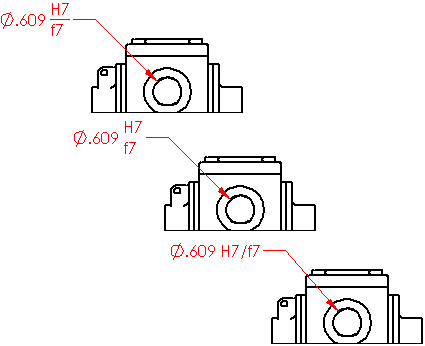

  Fasst die Passtoleranzen zu einer einzigen Bemaßung zusammen mit:
  • Geschichtet mit LinienanzeigeSchaltfläche dim_tol_fit_stacked_line.png
  • Geschichtet ohne LinienanzeigeSchaltfläche dim_tol_fit_stack.png
  • Lineare AnzeigeSchaltfläche dim_tol_fit_lin.png
  Verwendet Passung mit Toleranz, um den Toleranzwert anzuzeigen. Wenn Sie Bohrungspassung Schaltfläche dim_tol_fit_hole.png und Wellenpassung dim_tol_fit_shaft.png verwenden, werden die Toleranzwerte automatisch definiert.


  Verwendet die Passung-Werte, ohne sie anzuzeigen, indem Toleranztypdim_tol.png auf Passung (nur Toleranz) gesetzt wird.
