Verrundungsoberfläche

Sie können mit Hilfe einer Verrundung die Kante zwischen zwei in einem Oberflächenkörper aneinandergrenzenden Flächen, die in einem Winkel zusammentreffen, glätten.

Klicken Sie auf Verrundung (Features-Symbolleiste), um auf den PropertyManager zuzugreifen, oder wählen Sie Einfügen > Oberfläche > Verrundung/Rundung Einfügen > Oberfläche > Verrundung/Rundung aus.

Wählen Sie eine Partielle Vorschau, eine Vollständige Vorschau oder Keine Vorschau im PropertyManager Verrundung aus. Eine Vorschau ist für alle Verrundungstypen verfügbar.

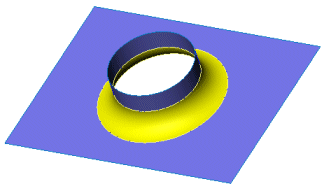

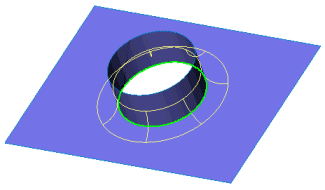

Oberflächenverrundung mit konstantem Radius mit einer Vollständigen Vorschau Oberflächenverrundung mit konstantem Radius angewandt

Oberflächenverrundung mit mehrfachen Radien mit einer Partiellen Vorschau Oberflächenverrundung mit mehrfachen Radien angewandt
Oberflächenverrundung funktioniert bis auf wenige Ausnahmen so wie Verrundung für Volumenkörper. Sie können wie folgt vorgehen:
  • Die Kanten eines Oberflächenkörpers verrunden.
  • Oberflächenverrundungen mit mehrfachen Radien erstellen.
  • Verrundungen zwischen zwei Oberflächen oder Flächenverrundungen erstellen. Siehe Erstellen von Flächenverrundungen zwischen Oberflächen.
  • Offset-Parameter zu den Oberflächenverrundungen hinzufügen.
  • Oberflächenverrundungen mit Haltelinien erstellen.
  • Trimmen oder die verrundeten Oberflächen in einer Flächenverrundung beibehalten.
  • Eine Verrundung mit variablem Radius auf einer Oberfläche erstellen.
    Keine Verrundung auf rotierter Oberfläche Verrundung mit variablem Radius auf rotierter Oberfläche
  • Klicken Sie auf Fläche Senkrechte umkehren, damit für eine Fläche die Verrundungsrichtung umgekehrt wird.
Folgendes können Sie nicht ausführen:
  • Einen Schnitt in einem Oberflächenkörper mit der Option Features beibehalten beibehalten.

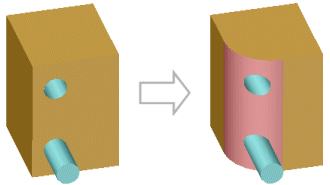

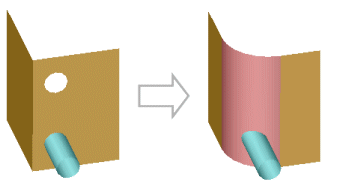

    Die Option Features beibehalten funktioniert bei Oberflächenverrundungen anders als bei Volumenkörperverrundungen. Wenn in einem Volumenkörper ein Aufsatz- oder Schnitt-Feature im Verrundungsbereich vorhanden ist, können Sie beim Verrunden die Features beibehalten. In einem Oberflächenkörper können Sie einen Aufsatz, aber nicht einen Schnitt beibehalten.
  • Wählen Sie eine Oberfläche zum Verrunden als Feature im FeatureManager aus.
