Ansichten-Selektor

Sie können den Ansichten-Selektor verwenden, um Modellansichten im Kontext anzuzeigen und auszuwählen.

Drücken Sie die Tastenkombination Strg + Leertaste, oder klicken Sie im Dialogfeld Ansichten-Selektortool_view_selector.gif auf Ansichten-Selektor.

Im Ansichten-Selektor können Sie anzeigen, wie die Ansichten von rechts, links, vorne, hinten und oben sowie die axonometrischen Ansichten aussehen sollen, wenn sie ausgewählt werden. Klicken Sie auf eine Fläche des Ansichten-Selektors, um eine Ansicht anzuzeigen. Drücken Sie Alt, um Ansichten an der Hinterseite des Ansichten-Selektor-Würfels auszuwählen.

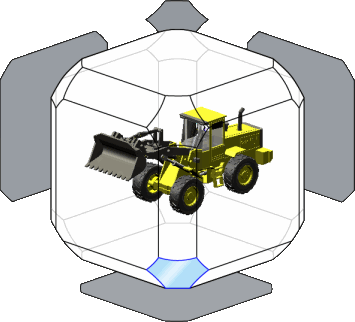

Verwenden Sie die Flyout-Schaltfläche tool_axonometric_drop_down.png im DialogfeldAusrichtung, um festzulegen, welche Art von axonometrischer Ansicht (isometrisch, dimetrisch oder trimetrisch) angezeigt werden soll, wenn Sie eine Ecke des Ansichten-Selektors auswählen. Wählen Sie in diesem Modell beispielsweise Trimetrisch im Dialogfeld Ausrichtung aus, und klicken Sie dann in die untere Ecke (unterhalb hervorgehoben.)


Das Modell dreht zur unteren trimetrischen Ansicht:


Sie können die Geschwindigkeit der Bewegungssimulation des Ansichten-Selektors durch Klicken auf Extras > Optionen > Systemoptionen > Ansicht und die Einstellung des Schiebereglers Ansichten-Selektor steuern.
