Bemaßung auf Spline-Griffe

Mit der Option Intelligente BemaßungTool_Smart_Dimensions_Relations.gif (Bemaßungen/Beziehungen-Symbolleiste) führen Sie eine Bemaßung auf Spline-Ziehpunkte durch.

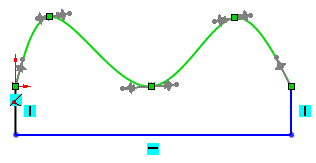

Beispiel für Spline-Griffe:



Bemaßungen können für folgende Elemente hinzugefügt werden:
  • Tangentiale Gewichtung 1PM_Tangent_Magnitude_1.gif und Tangentiale Gewichtung 2PM_Tangent_Magnitude_2.gif
  • Tangentiale RadialrichtungPM_Tangent_Radial_Direction.gif
Die Bemaßung auf Spline-Griffe hat folgende Vorteile:
  • Sie können beide Werte im Grafikbereich statt im PropertyManager festlegen.
  • Sie können die tangentiale Gewichtung und Richtung in Tabellen steuern.

Bemaßen auf Spline-Griffe:

  1. Wählen Sie im Modus Skizze bearbeiten im PropertyManager Spline unter Parameter die Option Tangentielle Steuerung aus.


  2. Klicken Sie auf der Bemaßungen/Beziehungen-Symbolleiste auf Intelligente Bemaßung, oder wählen Sie Extras > Bemaßungen > Intelligent aus.
  3. Wählen Sie den Spline aus, um die Griffe anzuzeigen.

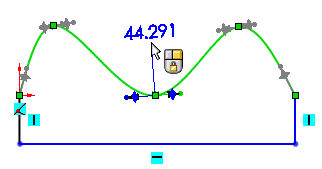

    Für Tangentiale Gewichtung 1PM_Tangent_Magnitude_1.gif – Tangentiale Gewichtung 2PM_Tangent_Magnitude_2.gif
    1. Wählen Sie einen der Griffe an einem der Enden aus, und klicken Sie, um die Bemaßung zu platzieren.
    2. Legen Sie die Bemaßung im Dialogfeld Modifizieren fest.

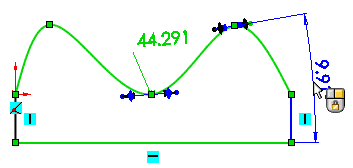

    Für Tangentiale Radialrichtung
    1. Wählen Sie einen der Griffe an einem der Enden aus, die horizontale Linie, und klicken Sie, um die Bemaßung zu platzieren.
    2. Legen Sie die Bemaßung im Dialogfeld Modifizieren fest.
