Erstellen von Blöcken

Sie können aus einem einzelnen Skizzenelement oder aus einer Kombination mehrerer Skizzenelemente einen Block erstellen.

Erstellen von Blöcken:

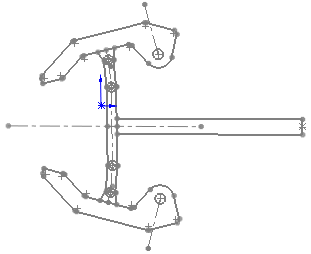

  1. Erstellen Sie eine Skizze.


  2. Klicken Sie auf Block erstellen Tool_Make_Block_Block.gif (Block-Symbolleiste), oder wählen Sie Extras > Block > Erstellen aus.

    Blockwerkzeuge sind auch verfügbar, wenn Sie im FeatureManager mit der rechten Maustaste auf Block FM_block_sketch.gif klicken.

  3. Wählen Sie die Skizzenelemente, aus denen Sie einen Block erstellen möchten, als Blockelemente aus.


  4. Klicken Sie auf PM_OK.gif.

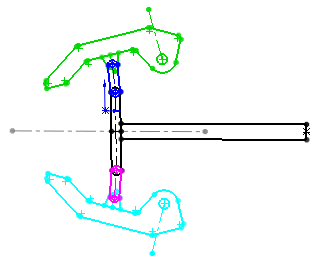

  5. Wiederholen Sie die Schritte 2 - 4 für alle übrigen Skizzenelemente.

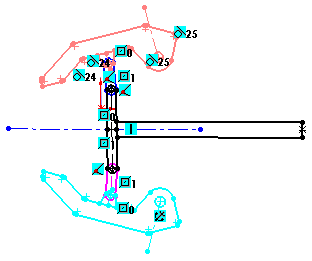

  6. Ergänzen Sie im Modus „Skizze bearbeiten“ die erforderlichen Beziehungen.


  7. Speichern Sie das Teil.

    Wenn Sie einen Block erstellen, können Sie einen Einfügepunkt angeben, der zum Einfügen des Blocks verwendet wird.
