Erstellen von Bemaßungen zwischen den Kanten von zwei Kreisbögen

Bemaßen zwischen den Kanten von zwei Bögen:

  1. Klicken Sie auf Intelligente Bemaßung Tool_Smart_Dimensions_Relations.gif (Bemaßungen-/Beziehungen-Symbolleiste), oder wählen Sie Extras > Bemaßungen > Intelligent aus.
  2. Wählen Sie die Kante des ersten Bogens und anschließend die Kante des zweiten Bogens aus.


  3. Drücken Sie die Umschalttaste, und klicken Sie, um die Bemaßung zwischen den zwei Kanten anzuwenden.

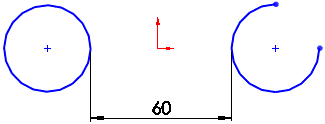

    • Wendet eine Mindestbemaßung zwischen der ersten und zweiten Bogenbedingung an.

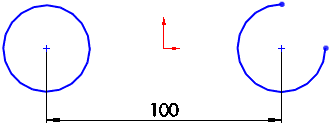

    • Öffnet den PropertyManager Bemaßung, wo Sie die Art und Weise der Abstandsmessung ändern können.
