Verknüpfung mit externen Dateien

Gleichungen exportieren mit Link zu externer Datei im Dialogfeld Gleichungen:

  1. Wählen Sie in einer beliebigen der Ansichten das Kontrollkästchen Link zu externer Datei.
  2. Im Dialogfeld Gleichungen verknüpfen:
    1. Wählen Sie Neue Datei erstellen.
    2. Legen Sie für die Textdatei einen Namen und einen Speicherort fest.
    3. Entfernen Sie in der Spalte Gleichungen das Häkchen bei Gleichungen, die nicht exportiert werden sollen.
    4. Klicken Sie auf Verknüpfen.

Die Gleichungen werden in einer Textdatei gespeichert. Die Textdatei steht zum Importieren in andere Teile und Baugruppen zur Verfügung.

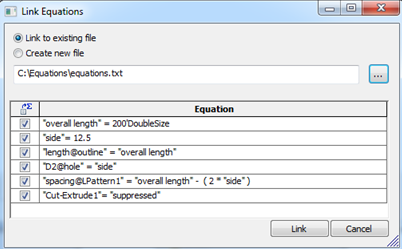

LinkEquationsV4

Im Dialogfeld Gleichungen:
  • Eine Spalte Verknüpfugn wird eingeblendet und zeigt an, welche Gleichungen mit der Datei verknüpft sind.
  • Das Kontrollkästchen Link zu externer Datei wird ausgewählt und der Pfad zur externen Datei wird angezeigt.

Darauffolgende Änderungen in der Textdatei werden auf das Modell übertragen.

Gleichungen und globale Variablen, die mit einer externen Datei verknüpft sind, können nicht im Dialogfeld Gleichungen modifiziert werden. Sie müssen in der externen Datei bearbeitet werden. Um den Link zu entferen und eine bestimmte Gleichung im Dialogfeld zu modifzieren, deaktivieren Sie das Kontrollkästchen für diese Gleichung in der Spalte Link.

Sie können immer auf die externe Datei zugreifen, indem Sie auf Verknüpfte Datei öffnenbutton_compare_drawings_open.gif klicken.
